UGNX10.0建模草图椭圆操作范例：

UG建模草图椭圆教程

如果想按透视法画一个圆，创建椭圆是最有用的，因为它用于指定大径和小径。大径通常等于圆的实际直径。小径通常表示按透视原理缩短的量。默认的椭圆会在与工作平面平行的平面上创建，如下所示。

注释	既可以从“创建曲线”对话框也可以从“草图工具”对话框进入“椭圆”选项。

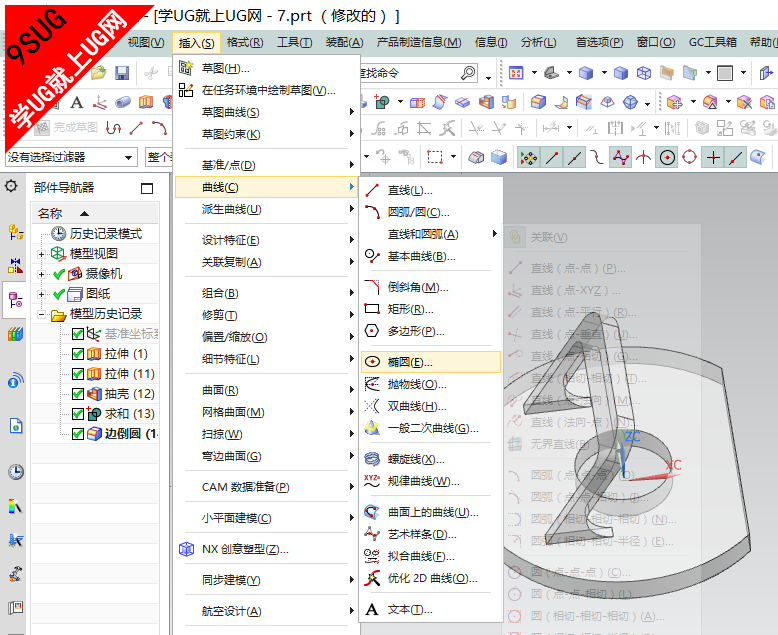

创建椭圆：

• 使用点构造器指出椭圆的中心点。
• 定义椭圆的创建参数。



UG10椭圆长半轴和短半轴：

椭圆有两根轴：长轴和短轴（每根轴的中点都在椭圆的中心）。椭圆的最长直径就是长轴；最短直径就是短轴。长半轴和短半轴的值指的是这些轴长度的一半。

UG10椭圆起始角和终止角：

椭圆是绕 ZC 轴正向沿着逆时针方向创建的。起始角和终止角确定椭圆的起始和终止位置，它们都是相对于长轴测算的。

UG10编辑椭圆：

要编辑椭圆，请双击此椭圆，或使用编辑曲线参数选项。最多可以选择 128 个椭圆进行编辑。

选择多个椭圆时，最后一个选定椭圆的值会成为默认值。它允许通过继承进行编辑：

• 选择要编辑的椭圆。
• 选择具有期望值的椭圆。
• 选择“应用”。



所有选定的椭圆变成相同的。

用于椭圆半长轴和半短轴的绝对值。例如，如果半长轴输入 -5，则会被解释为 +5。

任意起始角、终止角或旋转角都会被接受。新的旋转角应用于椭圆的原始位置。新的角度没有添加到当前的旋转角度值。

注释	更改任何椭圆值时，任何关联的制图对象都会自动被更新。

选取“应用”之后，选择列表会被清空，值被重置为 0。

撤消重置椭圆为它们的原始状态。

“编辑曲线参数（原有）”对话框包含以下选项：

编辑曲线参数（原有）对话框选项
点方法	用于更改直线端点的位置。“点方法”选项用于指定相对于现有几何体的点，也可以通过指定光标位置或使用“点构造器”进行。
编辑圆弧/圆方法	可以用两种方法编辑圆弧或圆：通过编辑其参数，或通过拖动圆弧或圆。
补弧	用于创建现有圆弧的补弧。
显示原始样条	如果正在编辑样条，此选项用于在编辑过程中显示原始样条以作比较。
编辑关联曲线	“根据参数”用于在保留曲线关联性的同时对其进行编辑。 “按原先的”打断了曲线和其原先定义数据之间的关联性（您会收到一条警告）。
更新	在对曲线进行编辑后可以使用此选项更新模型，而不退出“编辑曲线”对话框。

UG10椭圆出错消息：

半长轴和半短轴必须为非零值。如果输入零值，则会出现以下出错消息之一：

Semimajor value cannot be zero. Semiminor value cannot be zero.
