斜撐銷塊的動作原理及設計要點（滑块设计要点1）

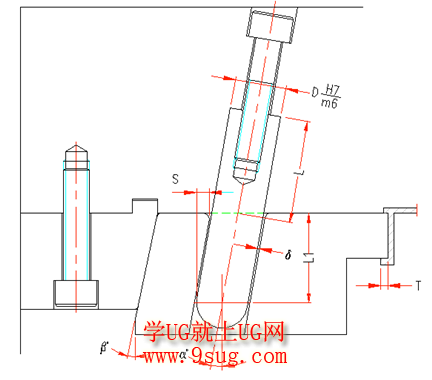

斜撐銷塊的動作原理是利用成型機的開模動作，使斜撐梢與滑塊產生相對運動趨勢，使滑塊沿開模方向及水平方向的兩種運動形式，使之脫離倒勾。如下圖所示：

滑块

上圖中：
β=α+2°～3°(防止合模產生干涉以及開模減少磨擦)
α≦25°(α為斜撐銷傾斜角度)
L=1.5D  (L為配合長度)
S=T+2～3mm(S為滑塊需要水平運動距離；T為成品倒勾)
S=L1*tgα-δ/cosα(δ為斜撐梢與滑塊間的間隙,一般為0.5MM；
                 L1為斜撐梢在滑塊內的垂直距離)
