简单PowerMILL 2010加工范例（1）

简单PowerMILL 2010加工范例
    通过此范例您可快速对 PowerMILL 有一个初步了解。在此，我们将针对一个气门室模型来进行加工编程，产生几个简单的刀具路径并输出这些刀具路径。为简化编程，范例中我们将尽可能使用系统的缺省设置。

基本操作步骤如下：

    1. 启动 PowerMILL。

    2. 输入模型。

    3. 通过零件定义毛坯。

    4. 选取将使用的切削刀具。

    5. 定义设置选项(快进高度 – 开始点和结束点)。

    6. 产生粗加工策略。

    7. 产生精加工策略。

    8. 模拟并仿真产生的刀具路径。

    9. 产生 NC 程序 并输出为后处理 NC 数据文件。

    10. 保存 PowerMILL 项目 到某个外部目录。

输入模型

    · 从主下拉菜单中选取文件 - 输入模型并选取以下位置的模型文件：（自己手绘）

PowerMILL

隐藏模型元素

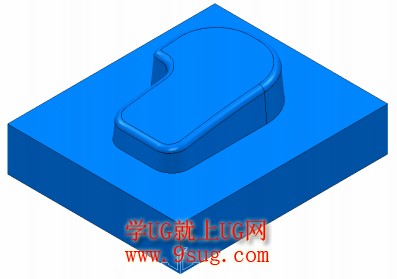

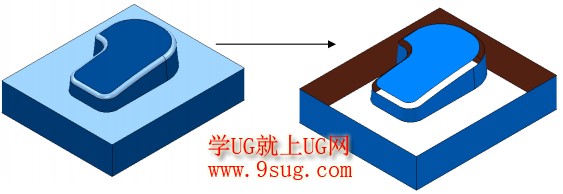

    隐藏模型元素功能使用户可快速、方便地控制屏幕上显示的模型元素。在下面的图像中淡蓝色的曲面是被选曲面。选取下图所示两张曲面，右击图形区域，如果从弹出的模型菜单中选取隐藏已选选项，或使用 Ctrl ＋J 快捷键，可暂时将所选曲面从图形视窗移去。

PowerMILL

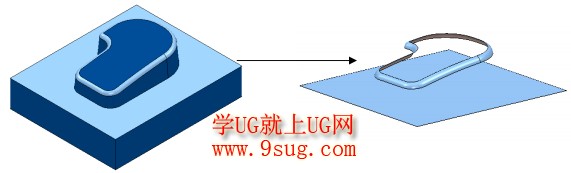

    如果从右击弹出菜单中选取隐藏未选选项，或使用 Ctrl ＋K 快捷键，则可将除所选曲面之外的其它全部几何元素从图形视窗暂时移去。以下两个被选取的几何元素为淡蓝色。

PowerMILL

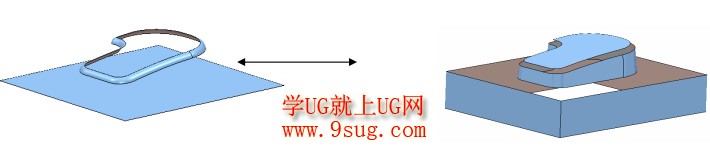

    隐藏几何元素后，如果从右击图形区域弹出菜单中选取不隐藏选项，或使用 Ctrl ＋L快捷键，则可取消全部隐藏几何元素的隐藏。此时那些被隐藏的几何元素又重新出现在图形视窗并重新呈被选状态（回到上左图情景）。

    右击弹出的菜单中还提供了隐藏切换选项（快捷键 Ctrl＋Y ），选取该选项后可隐藏当前未隐藏的几何元素而不隐藏当前隐藏的几何元素。

PowerMILL
