为刀具路径进给率指定颜色-powermill

为刀具路径进给率指定颜色

• 进给和速率表格使用样式和颜色将刀具路径中的具有不同快进移动或进给率设置的部分用不同的颜色来区别其设置。


• 固定(G0) 快进移动:- 红色虚线– 刀具路径元素


• 可变值(G1) 进给率移动:-


• 绿色/橙色– 刀具路径切削进给移动。


• 浅蓝色– 刀具路径下切进给移动。


• 紫色– 刀具路径掠过进给移动。


• 也可通过刀具路径编辑选项（参看第8 章）为局部区域刀具路径指定额外的切削进给率。PowerMILL 将为具有新的进给率的区域的刀具路径指定一不同的颜色。


• 从主菜单工具栏选取进给和转速


，按上图输入相关值，最后点击接受。

• 右击浏览器中的刀具路径，打开下拉菜单。


• 注：也可使用下拉菜单中的激活开关选项来激活或不激活刀具路径。选取设置选项，重新打开平行区域清除模型表格。


• 点击“复制刀具路径”图标 模型区域清除表格的左边是一浏览器视窗，选取某个和策略相关的选项后，和该选项全部相关的设置即显示在主表格，这样便于用户浏览，使表格中的设置最少，同时加大了标签和图标。


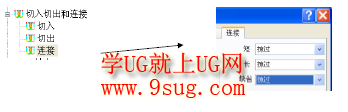

• 从策略表格的浏览器中选取连接选项，如下图所示，将短、长和缺省连接改变为掠过。


• 点击模型区域清除表格中的计算按钮，处理完毕后，点击取消，关闭表格。


• 于是刀具现在将从每一等高切面自定义的相对－开始Z高度进行局部下切移动（浅蓝色移动），并按相对－安全Z 高度（紫色移动），以快进速度通过初加工过的区域。


统计

• 统计表格提供了激活刀具路径的一些基本信息以及相关的一些参数。


• 右击PowerMILL 浏览器中的原始刀具路径(D50T6_A1) ，从弹出菜单选取激活选项。


• 在同一菜单中选取统计选项，于是打开刀具路径统计表格，该表格中显示出了该刀具路径的有关信息和相关设置。


注：此刀具路径的总加工时间显示为4：53 小时。

• 激活第二条刀具路径 (D50T6_A1_1) ，打开其统计表格。


注：我们可看到，这条刀具路径的总加工时间大约为2：06 个小时。

• 可见，仅需简单地在快进高度表格中使用掠过选项代替原始刀具路径中的绝对选项，即可节约大量的加工时间。
