powermill快进移动高度详解

powermill快进移动高度详解

• 快进移动高度表格提供了安全Z 高度和开始Z 高度输入方框。输入合适的值可定义刀具安全运行的高度（安全Z 高度），模型之上的水平快进移动以及由快进下切运动改变为进给速率下切运动的开始Z 高度。
• 点击重设到安全高度按钮后，PowerMILL 将会将安全Z 高度和开始Z 高度设置到模型或毛坯顶部（取高的那一个）的一个安全距离之上。

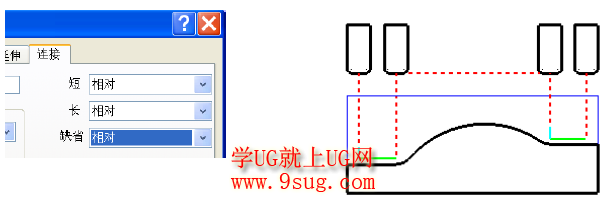

• 快进移动高度和切入切出和连接表格 相关，它可为刀具路径连接提供更灵活的选择。


• 安全高度 (缺省设置) 快进类型设置了应用到工件之上某个指定高度的下切进给率。


• 这种设置的优点是可预见性强，不需要机床操作者的干预；其缺点是机床空程移动时间长，尤其是对体积大，深度深的零部件。


• 在表格的相对高度部分，除安全高度选项外，还有掠过和下切两个选项供选择。


powermill掠过：

• 以快进速度提刀到部件最高点之上一相对安全Z 高度，以线性连接方式移动到下一下切位置，然后下切到相对开始Z 高度，然后以下切进给率“切入”。


• 考虑到能适用于全部类型机床，在此，此移动使用（紫色）掠过进给率(G1)，而不使用（红色虚线）快进(G0)。


powermill下切：

• 以快进速度提刀到绝对安全Z 高度，然后在工件上做快速移动，到达另一下刀位置时，以快进速度下切到相对开始Z 高度，然后以下切进给率“切入”。和掠过不同的是，下切移动的快进连接出现在绝对安全Z 高度。
