这款工装夹具是既之前几套旋转夹具的第六夹，是一个手机中框的夹具，和之前发的旋转夹具是一个系列的，不清楚的同学可以去之前几个文章了解一下。

旋转工装夹具设计

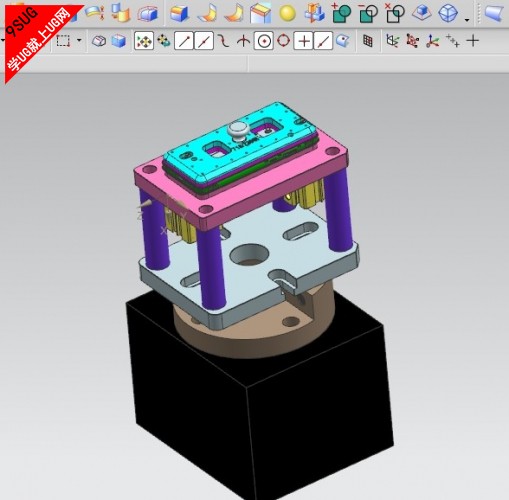

这个夹具的设计优点就是，互换性更强，可以一下四面CNC加工，适应性也更强，可以同时适应几种不同类似的产品装夹，一个马达，一块底座，一个底板固定板，四个支撑导柱，一个模板，一个模芯，一个盖板，结构简单，若要设计互换性，只需更换模芯即可，调整好刀的位置，其中马达可以应用于立式工装夹具，也可以使用与卧式工装夹具，旋转角度多样话，气缸位置灵活，行程可调更加增加其夹具的互换可用性，是物美价廉的典范，可以为公司节约很大的一部分成本。

旋转工装夹具设计

工作原理：我们就这个产品而言是进行要第六夹，主要是CNC加工手机中框侧边的槽，为了加工的方便性，我们需要定制一把特质的刀，这样可以一刀铣，不需要来回cnc加工，浪费时间，夹具设计时候要充分考虑要加工时间的合理性，因为时间即使金钱，一个产品节约2秒钟，那么几十万的产品节约出来的时间效益将是非常可观的，我们的刀具可以不动，直接计算好时间选择马达，将更加精准的节约了时间，节约时间，节约成本，即使企业家的效益提升。
