马达旋转工装夹具设计，90双向旋转加工

马达旋转工装夹具设计

此夹具设计主要是CNC的辅助夹具，和之前我们讲过的一个360度旋转气缸的夹具是一个系列的，一个产品加工出来需要很多个治具，上一个旋转治具只是其中的一个，今天我们说的也是一个旋转治具，只不过这个治具是旋转90度。两个方向旋转，cnc加工侧边的孔位，

马达旋转工装夹具设计

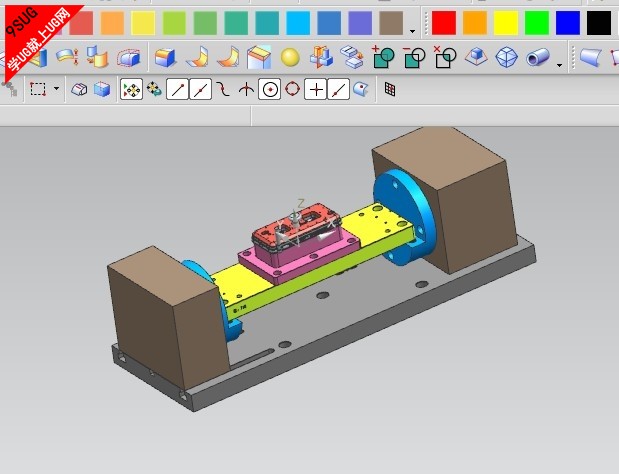

下面的底板固定治具在机床上，两边棕色的方铁固定旋转马达，这个治具我们没有旋转用旋转气缸，不同的情况用不同的零件进行设计，这就需要我们熟悉各个零件的运作，

马达旋转工装夹具设计

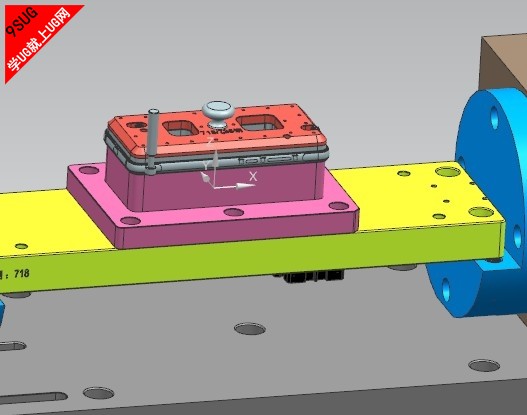

两边的马达带动中间的模芯，向左向右运动，带动产品的左右90度旋转，然后进行CNC加工产品，，平着放入茶农，盖上盖板，旋转马达，CNC就可以进行加工了！

马达旋转工装夹具设计

两个气缸辅助盖板压下来之后压铸盖板，这个可以利用旋转气缸，也可以用普通气缸进行改造利用，改造的气缸比较经济，但是旋转气缸的工作性能比较好，用哪一种视具体情况而定，
