一般我们在说到五金模具设计的时候，免不了要清楚弹片模具的设计，什么是弹片呢，我们身边有很多这种结构，手表里面正极簧，负极簧，还有插座里面的弹片触点，手机里面的弹片，等等，遍布我们的生活方方面面。

五金模具设计

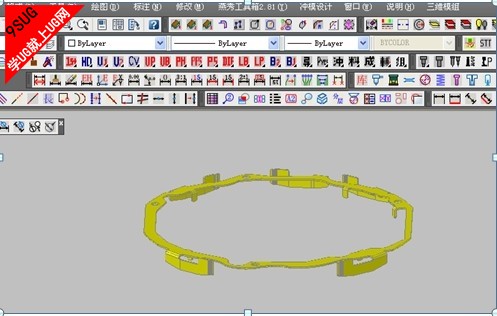

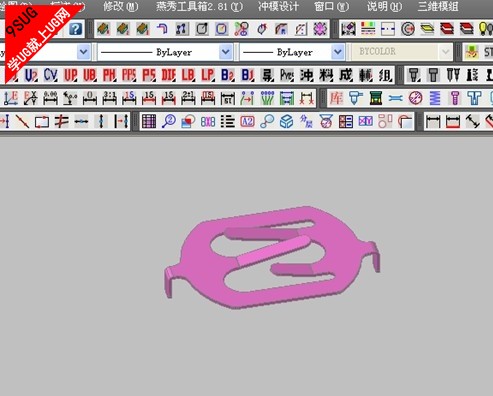

现在我们就手表里面的正极簧，负极簧为案例讲讲我们的弹片模具设计，在拿到一个弹片产品时候首选要分析是否具有可实施性，所有的R角，尖角是否都可以成型，然后才开始我们的料带设计，设计料带的时候充分考虑到所有刀口的强度，最重要是是考虑连料点的设计，连在什么地方，强度够不够，能不能形成刀口等，还有就是如果我拉伸折弯还要考虑连料点拉伸的长度够不够，不要还没有开始拉伸连料点就拉断了！（WWW.9SUG.COM）上有更多详细讲解的视频，可以进去详细了解！

五金模具设计

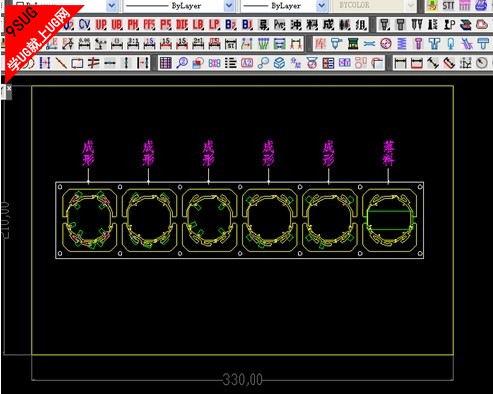

设计完连料点，就要开始考虑插针孔的位置，冲头，成型公的强度以及大小，在其次就是考虑料带的宽度，当把料带的宽度设计完成之后，我们的整个连续模的料带设计就完成了！

五金模具设计
