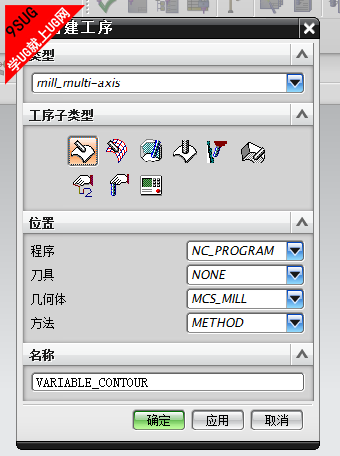

UG编程教程可变轮廓铣mill_multi_axis就上UG网

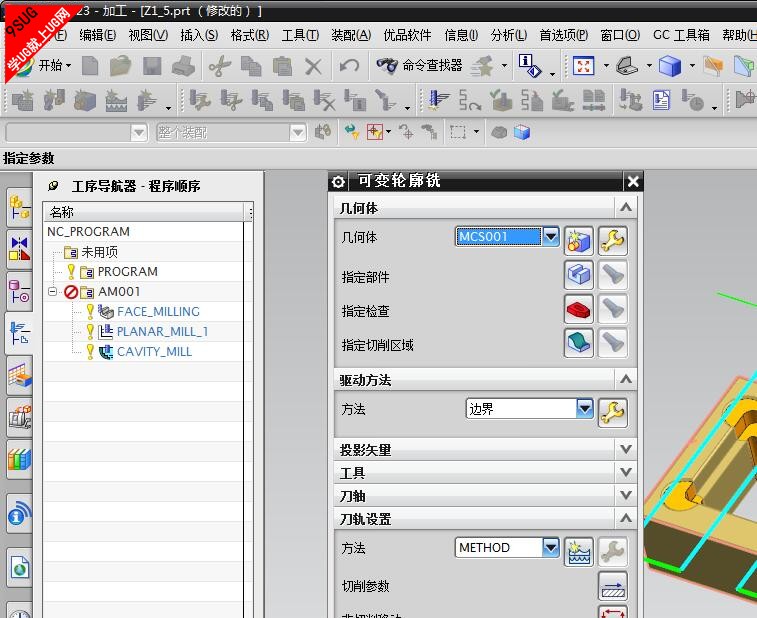

1、可变轮廓铣—用于对具有各种驱动方法、空间范围、切削模式和刀轴的部件或切削区域进行轮廓铣的基础可变轴曲面轮廓铣。

   指定部件几何体。指定驱动方法。指定合适的可变刀轴。

建议通常用于轮廓曲面的可变轴精加工。

UG编程教程

2、可变流线铣—使用留曲线和交叉曲线来引导切削模式并遵照驱动几何体形状的可变轴曲面轮廓铣工序。

  指定部件几何体和切削区域。编辑驱动方法来选择一组流曲线和交叉曲线以引导和包含路径。指定切削模式。

  建议用于精加工复杂形状，尤其是要控制光顺切削模式的流和方向。

可变轮廓铣

3、外形轮廓铣—使用外形轮廓铣驱动方法描绘带刀侧的斜壁轮廓的可变轴曲面轮廓铣工序。

  指定部件几何体。指定底面几何体。如果需要，编辑驱动器方法以指定额外设置。

  建议用于精加工如机身部件中找到的那些斜壁。

固定轮廓铣—用于对具有各种驱动方法、空间范围和切削模式的部件或切削区域进行轮廓铣的基础固定轴曲面轮廓铣工序。

  根据需要指定部件几何体和切削区域。选择并编辑驱动方法来指定驱动几何体和切削模式。

  建议通常用于精加工轮廓铣形状。

4、固定轮廓铣—用于对各种驱动方法、空间范围和切削模式的部件或切削区域进行轮廓铣的基础固定轴曲面轮廓铣工序。

  根据需要指定部件几何体和切削区域。选择并编辑驱动方法来指定驱动几何体和切削模式。

  建议通常用于精加工轮廓形状。

5、深度加工5轴铣—深度铣工序，将侧倾刀轴以远离部件几何体，避免在使用短球头铣刀时与刀柄/夹持器碰撞。

  指定部件几何体。指定切削区域以确定要进行轮廓铣的面。指定切削层以确定轮廓铣刀路的间距。指定刀具侧倾角和方向。

  建议用于半精加工和精加工轮廓铣的形状，如无底切的注塑模、凹模、铸造和锻造。

6、顺序铣—使用三、四或五轴刀具移动连续加工一系列曲面或曲线。选择部件、驱动并检查曲面以确定每个连续的刀具移动。建议用于在需要高度刀具和刀路控制时进行精加工。
