powetmill平面投影加工实例

powermill平面投影加工

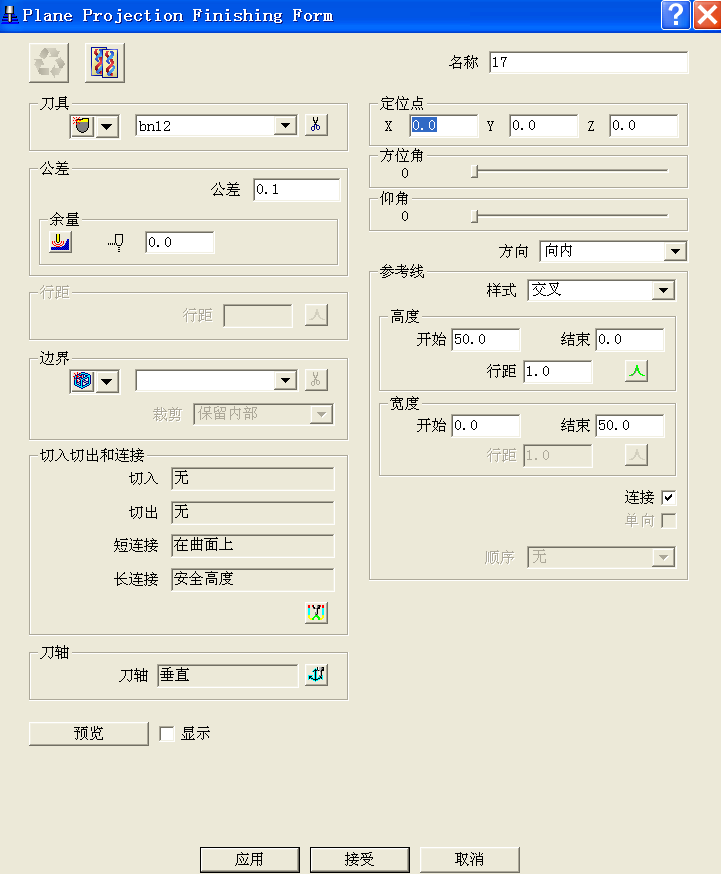

在精加工表格中选取平面投影选项。

使用上面表格可进行平面投影加工设置。表格中被灰化部分不能用在此策略中。

点击键盘右下角的左右箭头键可移动表格中的方位角和仰角滑块。一次点击可将滑块移动一个单位。

·       输入定位点 195 -30 57。

·       设置方位角为 90。

·       调整仰角为 60。

·       选取方向为向外，样式为交叉。

·       设置开始高度为 35，结束高度为0。

·       设置开始宽度为0，结束宽度为60。

·       确认已激活连接选项。

·       输入行距 1。

·       按下预览按钮。

投影将出现的区域即显示在屏幕上。投影箭头方向为向外。

所产生的刀具路径无论在浅滩区域还是在陡峭 区域均具有相对固定的行距。

这次产生的刀具路径为单向的刀具路径。
