POWERMILL四轴旋转加工定义讲解

　　四轴旋转加工这种精加工方法最适合于加工圆柱体形状形体。旋转铣削过程中，工件绕 X 轴旋转而刀具沿 Y 轴和 Z 轴做直线移动。

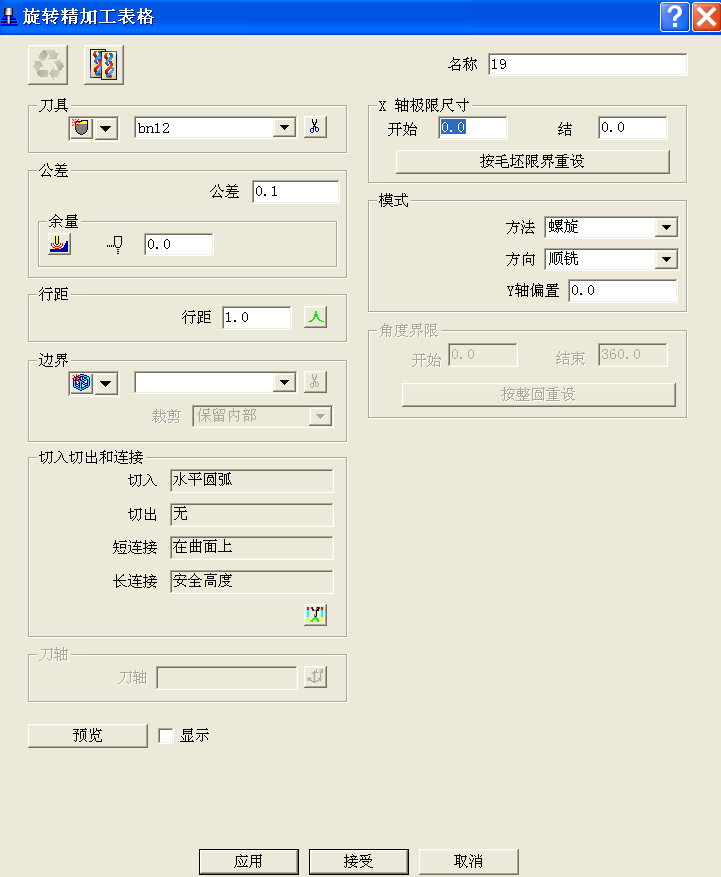

·       在精加工表格中选取旋转选项。

表格中的主要选项综述如下：
X 轴极限尺寸

X 轴极限尺寸定义沿旋转轴 X 轴的精加工路径的绝对界限，可通过手动输入或是点取按毛坯限界重设按钮自动设置。

模式

此部分用于定义旋转切削的切削方法，方法选项中有三种选项，它们分别是：圆形、直线和螺旋。

方向

方向选项决定铣削过程中的铣削方向，它们可分别设置为：顺铣、逆铣和任意。

行距

当方法选项为圆形和螺旋时，行距由节距定义。选取圆形方法时，节距是刀具路径间沿 X 轴的行距； 选取螺旋方法时，节距是工件每旋转一圈沿 X 轴的移动距离 。选取 直线方法时，节距是刀具路径间的角度行距。

Y 轴偏置

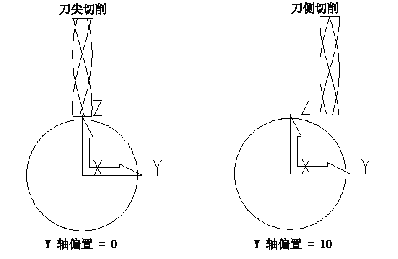

可指定 Y 轴偏置距离，以避免使用刀尖切削。下图的查看方向是沿 X 轴方向查看，通过从此图可清楚地看到偏置后的刀具如何靠近圆柱外部。

角度界限

表格中的角度界限域仅当方法选项为圆形和直线时有效。角度界限定义加工开始和结束的角度位置。

角度限界以沿X轴正向向下查看时的逆时针方向测量。 将加工开始角和结束角之间的区域。
