UG10.0建模与创意塑型结合设计U盘指扣实例视频

ug9.0 · 发表于 2017-4-30 09:05:16

有了创意塑型，把UG逆向工程设计变得简单，如题，在建模下方便设计的特征我们可以在建模下完成，对于一些不规则的曲面，我们可以在UG10.0创意塑型下来做，本UG10.0教程重点讲解如何把创意塑型与建模结合起来，共同设计零件。

免费UG教程下载

UG10.0创意塑型步骤：

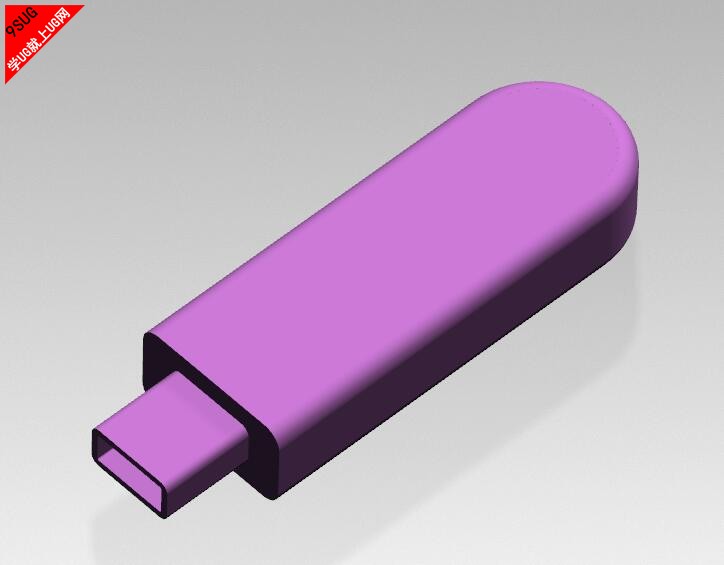

1、通过建模下的拉伸、倒圆角命令完成U盘主体的设计，U盘的主体是一个规则的形状，在建模下比较好设计，所以选择在建模下完成；

UG教程

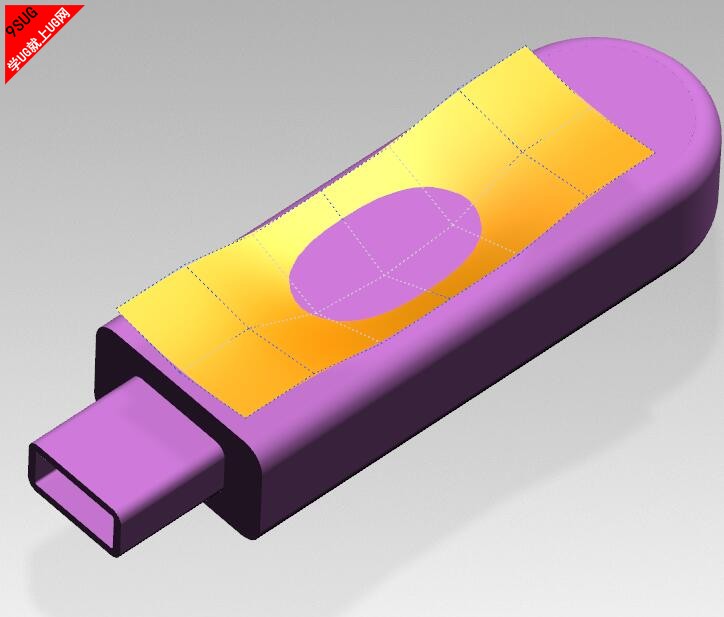

2、UG10.0U盘上的拇指卡槽是一个凹陷的形状，在建模下可以设计，但是在创意塑型下设计更加方便，只需要把面做出来，然后调点即可；

UG创意塑型

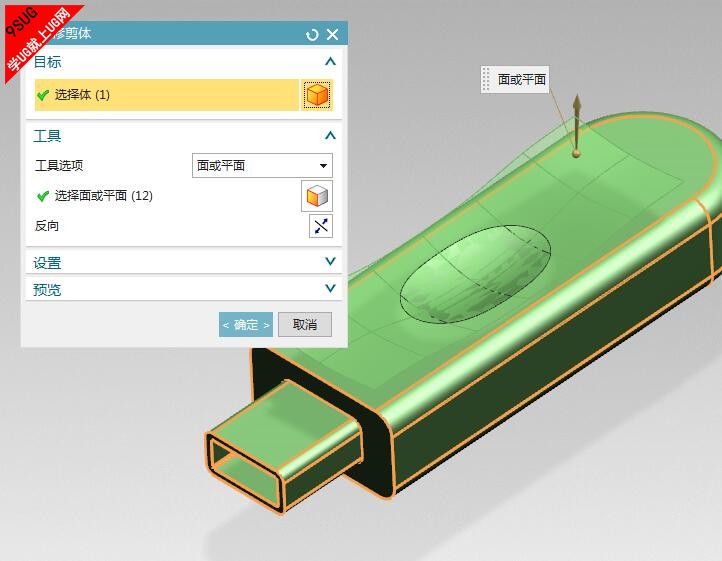

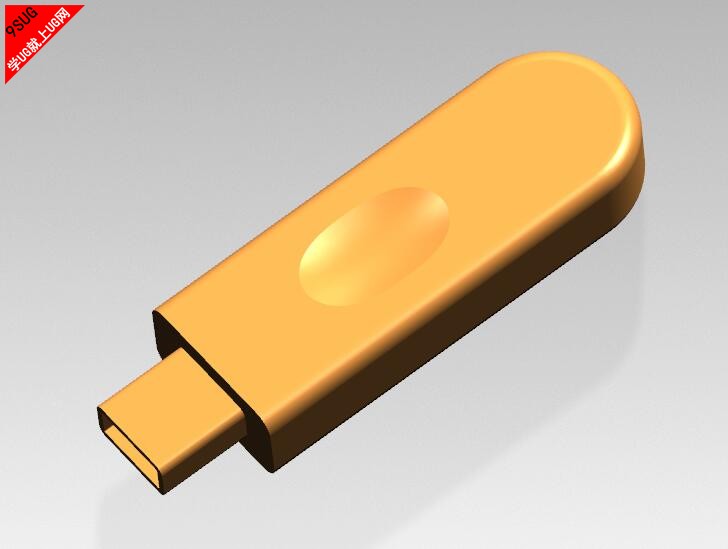

3、从创意塑型切换到建模下，用修剪体功能，切出拇指卡槽，最终完成的设计如图1所示，关于细节设计请下载视频进行学习。

UG10.0教程
