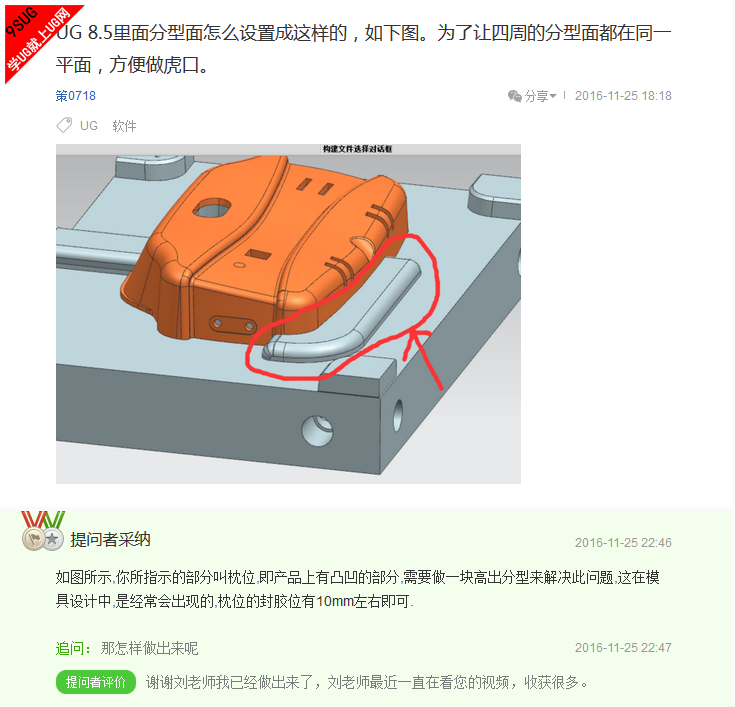

如图，百度网友提问的，觉得对模具设计者有帮助，下面讲解下关于模具设计枕位的一些设计细节；

UG模具设计

所指示的部分叫枕位,即产品上有凸凹的部分,需要做一块高出分型来解决此问题,这在模具设计中,是经常会出现的,枕位的封胶位有10mm左右即可.

中磊国际模具培训

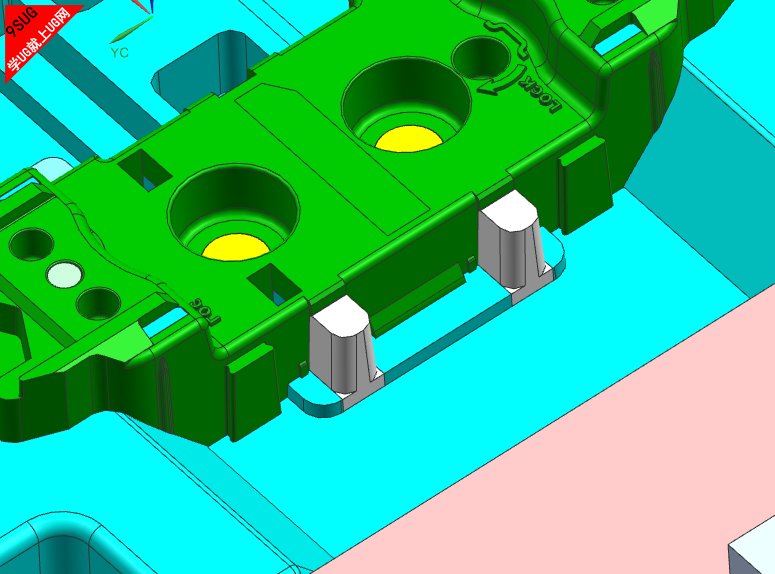

有时候根据需要还可以把枕位拆成镶件单独加工，枕位侧面的拔模角度一般是1-5度之间；具体根据产品而定。
