UG11.0教程44集_自动尺寸驱动新功能就上UG网

添加功能是为了使自动尺寸更有用。

可以隐藏和显示草图自动尺寸；
修改几何图形尺寸时，自动尺寸会一起随之移动；
可以右键动态编辑尺寸；

动态编辑尺寸

如果您认为自动尺寸会分散注意力，则可立即隐藏和显示它们为此，可使用显示草图自动尺寸选项。

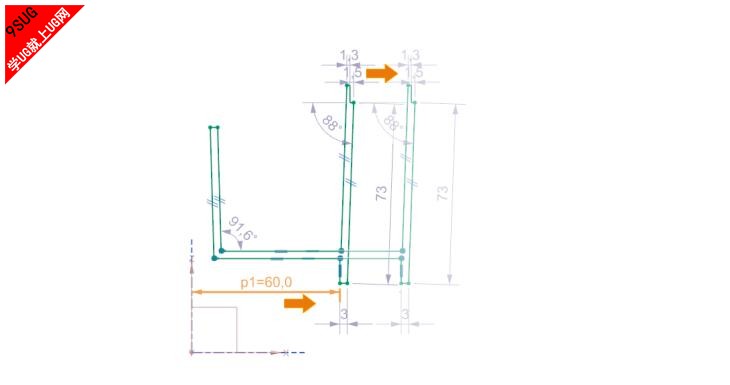

修改草图几何图形

修改草图几何图形时，自动尺寸现在会随几何图形一起移动。这样可使屏幕画面更加整洁，以便更好地了解草图尺寸。

在以前的版本中，这些尺寸的位置是静态的，并且 NX 显示了较长的指引线。

显示草图自动尺寸

可以右键单击自动尺寸，使用编辑参数对话框进行编辑。此外，现在还可以使用滑动条动态调整尺寸值。当您移动滑块时，NX 会移动草图。

使用滑块可执行以下操作：

• 检查草图的设计意图。
• 将自动尺寸转换为驱动尺寸。
  http://static.video.qq.com/TPout.swf?vid=q0341oogcvd&auto=0


源视频下载：

---

游客，如果您要查看本帖隐藏内容请回复
