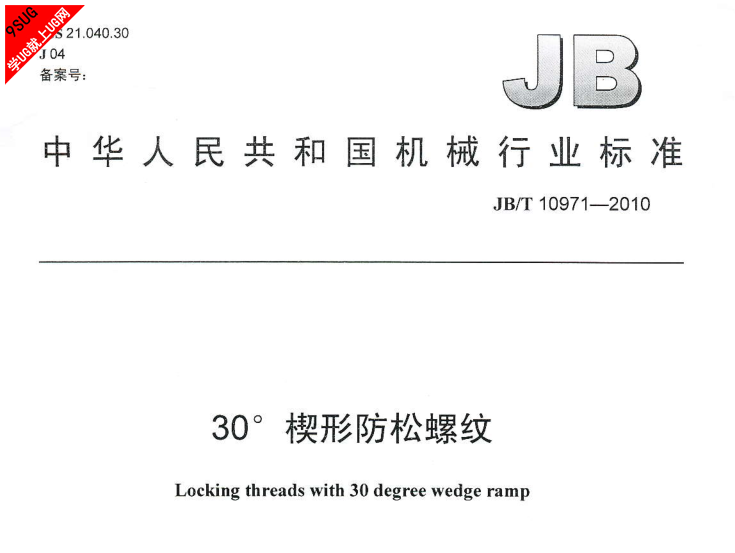

30°楔形防松螺纹JBT_10971_2010 _就上UG网

本标准规定了公称直径范围为5 mm至39 mm的30°楔形防松螺纹的牙型、尺寸、公差和标记。
本标准适用于防松螺纹联结。



本标准的附录A和附录B为资料性附录。
本标准由中国机械工业联合会提出。
本标准由全国螺纹标准化技术委员会(SAC/TC 108)归口。
本标准起草单位：上海施必牢机械设备有限公司、中机生产力促进中心。
本标准主要起草人：张永华、李晓滨。
本标准是首次发布。



目录
1 范围
2 规范性引用文件
3 术语和代号
3.1 术语
3.2 代号
4 牙型
5 尺寸和公差
6 涂镀后内螺纹的尺寸
7 内外螺纹的配合位置
8 螺纹标记
8.1 基本标记
8.2 左旋螺纹
8.3 螺纹副
9 螺纹量规
10 螺纹丝锥
附录A (资料性附录)螺纹量规
A.1 螺纹塞规
A.2 光滑塞规
A.3 螺纹环规
附录B (资料性附录)螺纹丝锥
B.1 丝锥螺纹牙型
B.2 丝锥螺纹公差
B.3 丝锥螺纹极限尺寸和极限偏差
图130°楔形防松内螺纹的基本牙型
图230°楔形防松内螺纹的公差带分布位置
图3 预承载后内、外螺纹的配合位置
图A.1 螺纹通端塞规的螺纹牙型
图A.2 螺纹止端塞规的螺纹牙型
图A.3 塞规直径的公差带分布位置
图B.1 丝锥螺纹的牙型公差带分布位置
表1 精密级(4H)内螺纹的涂镀前尺寸和公差
表2 中等级(6H)内螺纹涂镀前的尺寸和公差
表A.1 精密级(4H)螺纹斜面塞规直径的尺寸和公差
表A.2 中等级(6H)螺纹斜面塞规直径的尺寸和公差
表A.3螺纹塞规的螺距和牙侧角极限偏差
表B.1 丝锥螺纹的直径极限尺寸
表B.2 丝锥螺纹的螺距和牙侧角极限偏差
