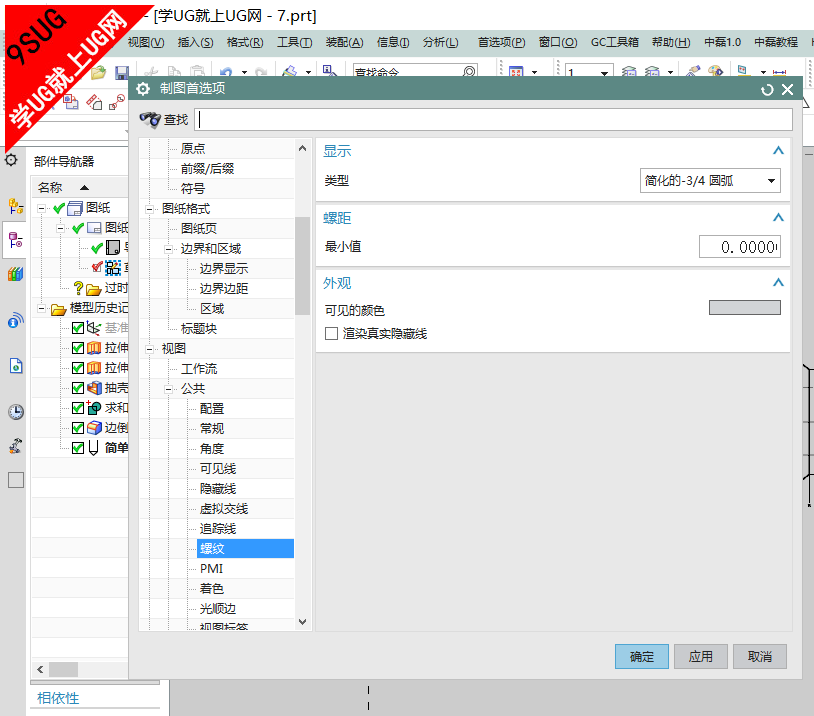

UGNX10.0制图首选项－螺纹首选项设置教程：

UGNX10.0工程图教程

显示
类型	设置内部和外部螺纹的螺纹表示在制图视图中的显示。这些表示是根据“建模”应用模块中创建的符号螺纹特征来渲染的。 注释 锥形详细螺纹可能存在几何和算法上的某些不一致，这可能导致剖面线围绕螺纹扩散。如果发生这种情况，很多时候使用简化法可以获得理想的结果。
螺距
最小	控制代表螺纹顶端的两点之间的最小距离，以图纸坐标表示。它还用于控制螺纹与其定义几何体（如边、轮廓线或截面边）之间的最小距离。 此选项可用于防止在按小比例绘制小螺距的螺纹时多条线并在一起。 注释 与定义几何体间距小于最小螺距公差的螺纹曲线可能不会总是显示。有两种方法可以显示这些曲线： 将最小螺距设置为一个小于螺纹曲线与最靠近的几何体之间距离的值。 将最小螺距值设置为零，从而禁用最小螺距。
外观
可见的颜色	设置螺纹的颜色。
渲染真实隐藏线	提高渲染螺纹的质量，以便错误修剪的螺纹线正确显示。设置后，如果螺纹太多，显示视图所花费的时间可能会延长。

UGNX10.0制图首选项－公共 PMI 首选项设置教程：

UGNX10.0制图教程

引用集
要继承的 PMI	确定可用于制图视图显示的 PMI（与图纸中使用的引用集相关联）。 可以使用下列方法。 无 如果任何 PMI 与不在活动引用集中的对象关联，则 PMI 不会继承到图纸。 部分 只有所有关联对象在活动引用集中，PMI 才会继承到图纸。 全部 无论关联对象是否在活动引用集中，所有 PMI 都会被继承。
继承的
公差特征	此选项在您设置环境变量 UGII_LEGACY_TOL_FEAT_SETTINGS = 1 时可用。 设置用于将原有的已选中形位公差添加到制图视图的方法。 注释 创建视图时，您只能使用设置对话框将已选中形位公差显示实例添加到具有以下配置设置的视图： 表示 = 轻量级或精确（NX 8.5 之前） 抽取边 = 这两项视图设置均位于视图→配置节点下。 此外，视图一经创建，您就不能再使用设置对话框编辑视图或添加/移除这些选项了。 可以使用下列方法。 无 制图视图中不显示任何已选中形位公差显示实例。 在图纸视图中 当模型视图添加到图纸上时，将与制图平面平行的已选中形位公差显示实例显示为视图相关图纸对象。如果显示实例与制图平面不平行，则不会在视图上显示。 来自模型视图 在制图视图中显示模型视图中存在的所有已选中形位公差显示实例。视图添加到图纸上之后，显示实例仍将是模型视图的一部分并保持其方位。
PMI	设置制图视图继承 PMI 对象的方法。可以使用下列方法。 无 关闭视图的继承 PMI 行为。如果您为现有的包含继承的 PMI 的视图选择此选项，则当该视图更新时，所有已显示的 PMI 对象都将被移除。 来自模型视图 添加图纸上模型视图中显示的所有 PMI。 与图纸对齐（仅视图） 如果 PMI 位于与图纸页平行的注释平面中，则在图纸上添加模型视图中显示的 PMI。 与图纸对齐（整个部件） 如果 PMI 位于与图纸页平行的注释平面中，则添加任何模型视图中显示的所有 PMI。
显示旋转草图中的 PMI 尺寸	在 PMI 设置为与图纸对齐（仅视图）或与图纸对齐（整个部件）时可用。 当一个平面上的旋转体草图不与制图视图平面平行且草图尺寸设置为显示为 PMI，则该选项会旋转该尺寸以与制图视图平面对齐，并在视图中显示它们。
在图纸上显示 PMI	在 PMI 设置为与图纸对齐（仅视图）或与图纸对齐（整个部件）时可用。 将 PMI 放置到图纸上，而不是作为视图中的视图相关对象。
PMI 类型列表	仅在设置对话框中且 PMI 设置为除无以外的任意选项时，才可使用该列表。 允许您控制在视图中显示哪些 PMI 类型。默认情况下，选择所有 PMI 类型。
轻量级剖视图
继承剖面线	将继承在 PMI 轻量级剖视图中定义的剖面线，以便剖切平面剪切体。
