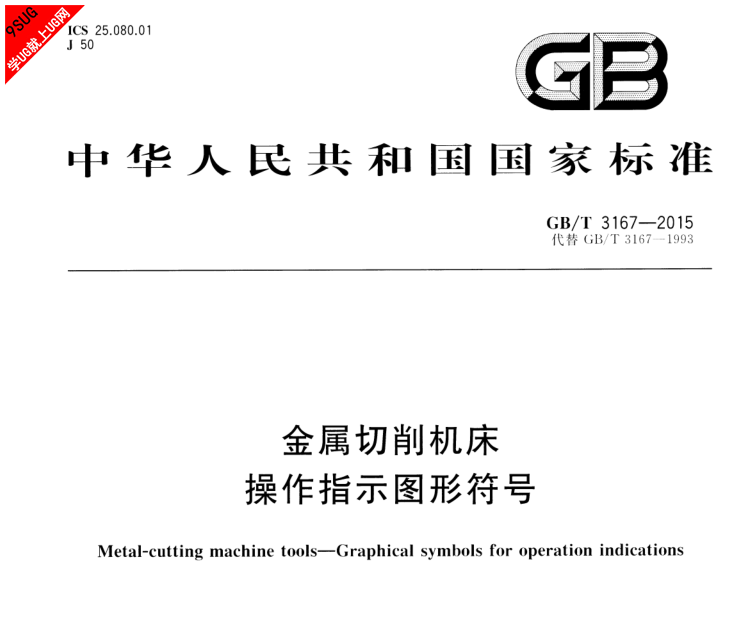

金属切削机床操作指示图形符号GBT3167-2015

本标准规定了用于金属切削机床各种操作指示的图形符号。
本标准适用于金属切削机床及其附件的操作面板、操作指示标牌和标志(标识)等,其他类似机械也可参照使用。



本标准按照 GB/T1.1—2009给出的规则起草。
本标准代替 GB/T3167—1993《金属切削机床 操作指示形象化符号》。
本标准与 GB/T3167—1993相比,主要技术变化如下:
———标准名称改为“金属切削机床 操作指示图形符号”;
———增加了“前言”和“引言”;
———“主题内容与适用范围”改为“范围”,并扩大了标准的适用范围(见第1章,1993 年版的第 1章);
———“引用标准”改为“规范性引用文件”(见第2章,1993 年版的第2章);
———按符号的属性作了重新编排;
———增加了部分新的图形符号(见附录 B中表 B.1);
———调整了部分图形符号(见附录 B中表 B.2);
———取消了部分图形符号(见附录 B中表 B.3);
———增加了参考文献;
———增加了索引。
本标准由中国机械工业联合会提出。
本标准由全国金属切削机床标准化技术委员会(SAC/TC22)归口。
本标准负责起草单位:广州数控设备有限公司、北京机床研究所。
本标准参加起草单位:武汉重型机床集团有限公司、汉川机床集团有限公司、北京北一数控机床有限责任公司、重庆机床集团有限责任公司、大连机床集团有限责任公司、陕西秦川机械发展股份有限公司、四川长征机床集团有限责任公司、力劲集团深圳领威科技有限公司。
本标准主要起草人:张 玉 洁、李 祥 文、张 维、邵 国 安、郝 柳、伍 竞 平、王 雷、胡 晓、胡 瑞 琳、喻 可 斌、付承云、胡万良、王晓慧、蔡恒志。
本标准所代替标准的历次版本发布情况为:
———GB/T3167—1982 、GB/T3167—1993。
