设置排气槽的目的是为了在金属液充填过程中将型腔中的气体尽可能多地排出模具，以减少和防止压铸件中气孔缺陷的产生。
对于给定截面的排气槽，其结构和形状对压铸件质量没有明显的影响。

1、分型面上排气槽的结构形式



在溢流槽的后端设计排气槽，排气槽与溢流口应错开位置，防止金属液过早堵塞排气槽，贴近溢流槽部位的排气槽深度较大，有利于排气及溢流槽的填充，淡要注意的是，不允许金属液从溢流槽中喷出

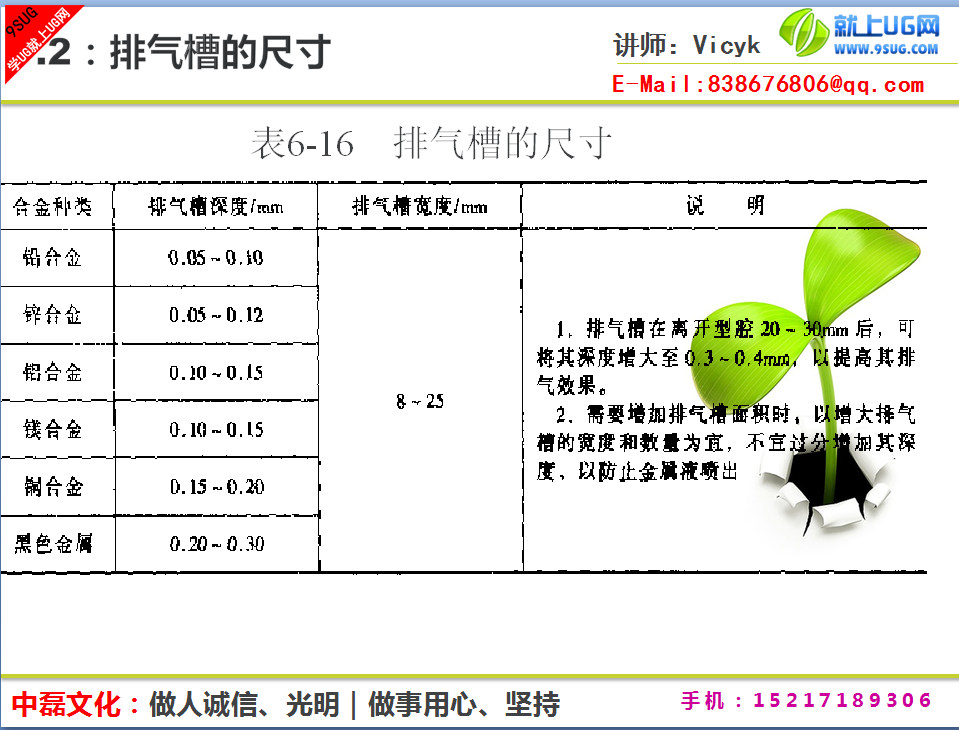

排气槽的一般经验尺寸：



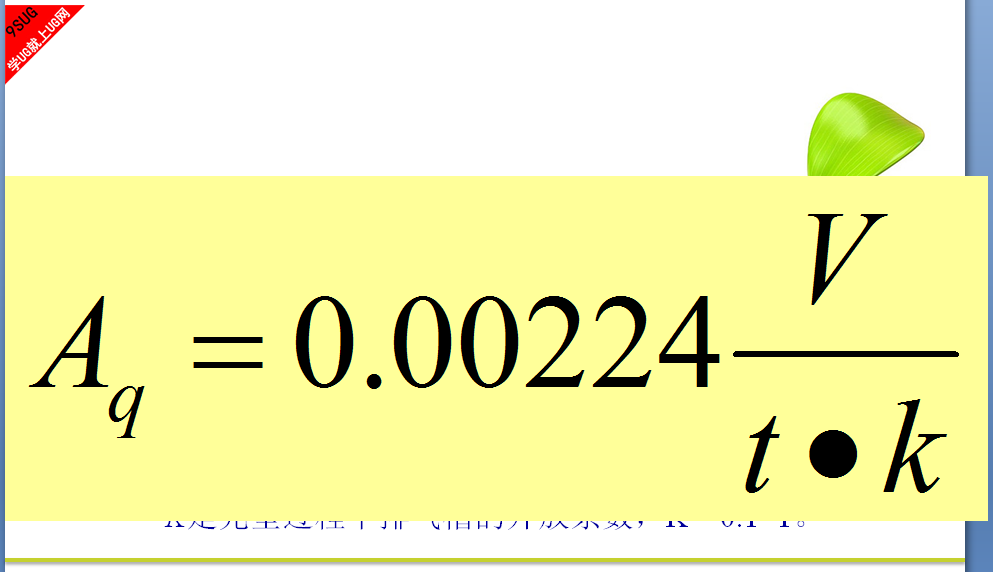

排气槽的截面积一般为内浇道截面积的20％~50％，也可按下式进行计算：



式中：Aq是排气槽截面积(mm2)；
　　　V是型腔和溢流槽的容积(cm3)；
　　　t是气体的排出时间(s)，可近似按充填时间选取；
　　　K是充型过程中排气槽的开放系数，K＝0.1~1。
