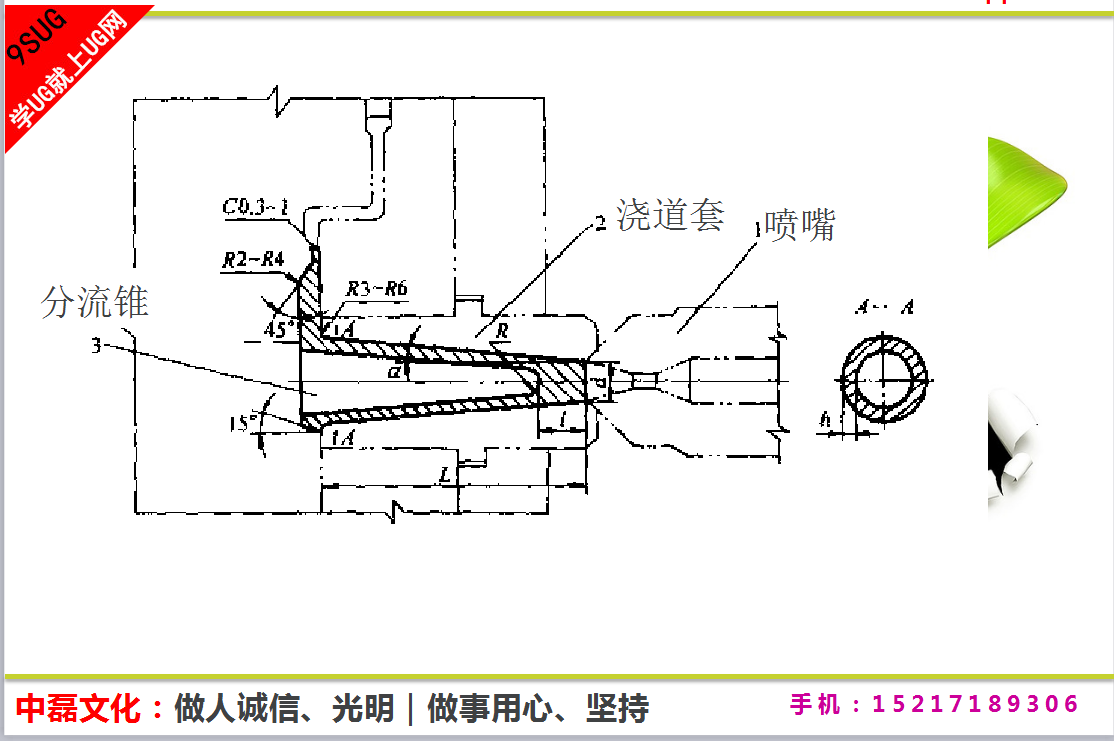

热压室压铸机用直浇道是由压铸机上的喷嘴与压铸模上的浇道套、分流锥组成。、

根据压铸件的结构和质量选择压室直浇道尺寸。
根据内浇道截面积选择喷嘴口小端直径、一般喷嘴口小端直径面积为内浇道截面积的1.1~1.2倍。
直浇道环形戴面A-A处的壁厚h，对于小型压铸件取2~3mm，中型压铸件取3~5mm。
直浇道的脱模斜度一般取2°~ 6°。

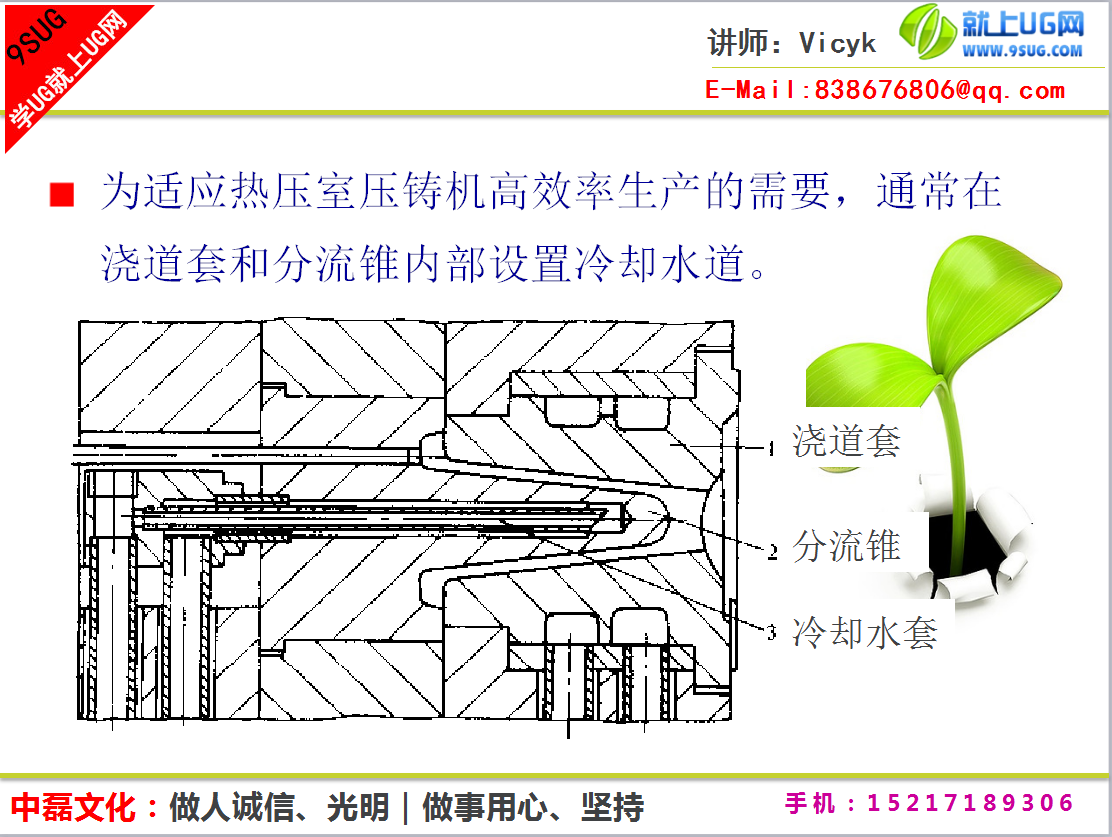

为适应热压室压铸机高效率生产的需要，通常在浇道套和分流锥内部设置冷却水道。

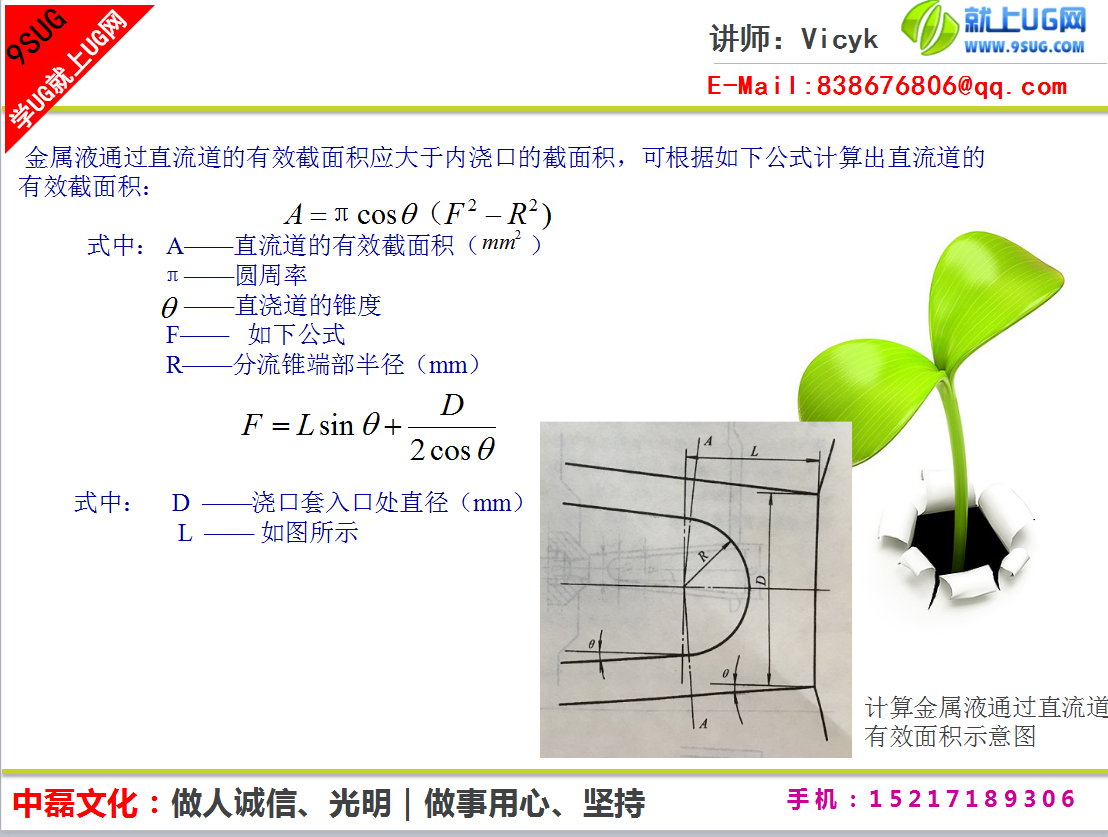

金属液通过直流道的有效截面积应大于内浇口的截面积，可根据如下公式计算出直流道的有效截面积：
