NAK-PRM高镜面耐开裂塑料模具钢用途｜就上UG网

        NAK-PRM（NAK-PREMIUM）模具钢是日本大同特殊钢株式会社最新研发生产的钢种，是在NAK80的基础进行改良，预硬硬度可达HRC37-43，而且大幅度提高了韧性和防锈性，镜面度可达10000目以上，NAK-PRM的导热性和耐热疲劳能力更优于目前市场上沿用的蒸汽模钢种。NAK-PRM特别适合用于液晶面板、摄像机、化妆品容器、透明罩、透明胶片等模具。NAK-PRM的面世，大大降低了蒸汽模塑产品的废品率，啤塑成型后塑胶制品无需喷涂即可达到完美的镜面效果，符合环保的要求。


模具钢材

NAK-PRM的化学成分：


日本大同Daido 钢号	出厂硬度 (HRC)	化学成分
NAK-PRM	37~43	Ni-Cu-Al等时效硬化钢，专利申请中。

        NAK-PRM的特长：
NAK-PRM（NAK-PREMIUM）是改善了NAK80的镜面性、耐蚀性以及耐开裂性，可适用于高镜面用途之塑料模具用钢。
⒈镜面性
NAK-PRM镜面性能出色，不易产生波浪纹（橘皮纹），#8000以上的高镜面也可使用。
⒉耐蚀性
与NAK80相比，NAK-PRM耐蚀性有所提高。
⒊耐开裂性
NAK-PRM适用于成型面与水孔相距较近而需要耐开裂性之急冷急热式的模具。

        NAK-PRM的镜面性：
一般抛光程序：切削加工，铣削加工磨石(#220-#320-#400)砂纸(#320-#400-#600-#800-#1000-#1200-#1500)钻石膏研磨(#1200-#1800-#3000-#5000-#8000)

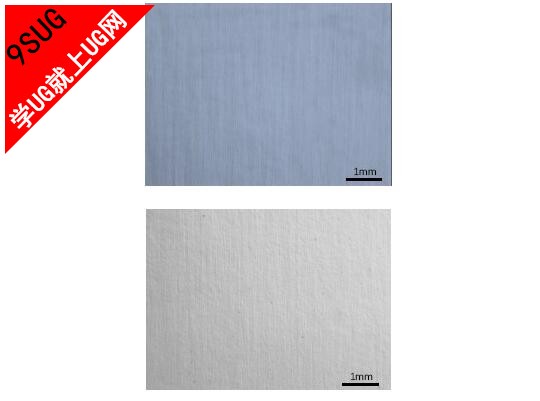

NAK-PRM与NAK80的镜面对比（经#8000抛光后）

NAK-PRM

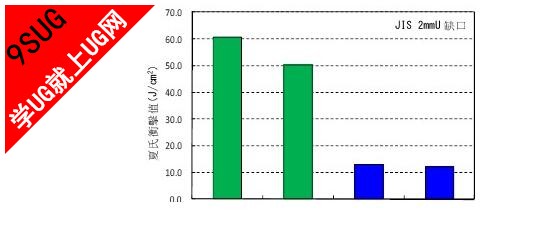

NAK-PRM的韧性：
尺寸：厚度165mm×宽度1220mm 中心部40HRC

NAK-PRM耐开裂模具钢

NAK-PRM纵向 NAK-PRM横向 NAK80纵向 NAK80横向
NAK-PRM的湿润试验
试验条件：
温度：50℃；湿度：98%；时间：24小时。

NAK-PRM高镜面模具钢

NAK-PRM的氮化特性
气体软氮化条件：510℃×3小时
当表面处理温度超过520时，则会有导致硬度下降以及尺寸变化的可能。

NAK-PRM模具网

        NAK-PRM的物理性能：
⒈热膨胀系数


温度℃	30~100	30~200	30~300	30~400
×10-6/K	11.5	12.0	12.5	12.8

⒉热传导系数


温度℃	25	100	200	300	400
W/m•K cal/cm•sec•℃	25.9 ［0.0619］	27.1 ［0.0647］	28.4 ［0.0678］	29.6 ［0.0707］	30.0 ［0.0717］

⒊比热


温度℃	25	100	200	300	400
J/Kg•K cal/g•℃	451 ［0.108］	465 ［0.111］	497 ［0.119］	540 ［0.129］	586 ［0.140］

⒋杨氏模量


温度℃	25	100	200	300	400
GPa Kgf/mm2	205.5 ［20955］	201.7 ［20568］	195.8 ［19966］	188.8 ［19252］	180.8 ［18437］

        NAK-PRM的力学性能(常温)


硬度 (HRC)	拉伸强度 (MPa)	0.2%屈服强度 (MPa)	延伸率 (%)	断面收缩率 (%)
40	1229	1155	16.2	60.8

        NAK-PRM的主要用途：
⒈液晶、等离子电视机高亮面板模具（可应对急冷急热和电加热辅助成型法）；
⒉其它需要高镜面的汽车、家电、音响、通讯、办公等设备模具。
