GB/T 14689-2008 技术制图 图纸幅面和规格规定了图纸的幅面尺寸和格式，以及有关的附加符号。本标准适用于技术图样（包括原图、底图和复制图等）及有关技术文件。

机械制图

下载：

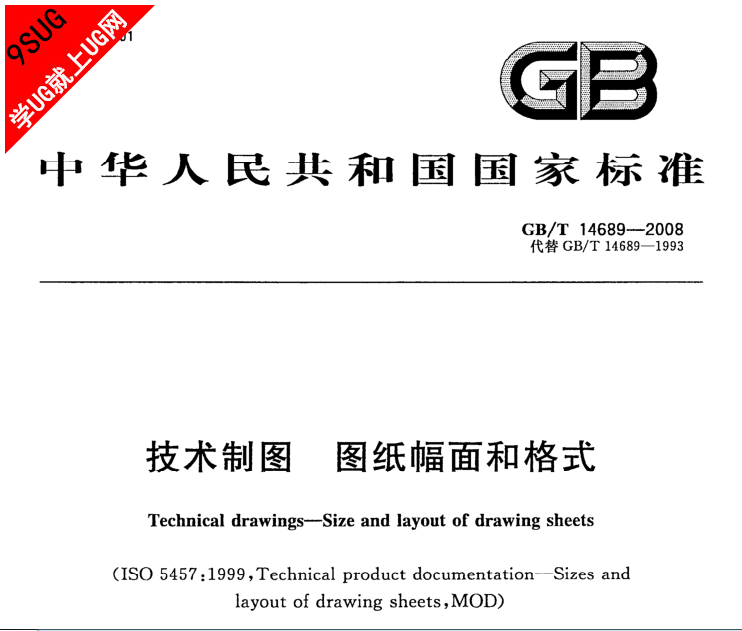

GB/T 14689-2008 技术制图 图纸幅面和规格

访问密码：

1. 3a65

复制代码

标准页数：8页
主管部门：469 国家标准化管理委员会
归口单位：469-146 全国技术产品文件标准化技术委员会
起草单位：中机生产力促进中心、合肥工业大学、江苏技术师范学院、西安科技大学
起草人：杨东拜、李学京、王槐德、李勇、韩琳琳

标准前言：
本标准是对GB/T14689-1993《技术制图 图纸幅面和格式》的修订。
本标准从1993年发布以后,得到了广泛的应用。本次修订主要是根据我国制造业产品的进出口贸易和技术交流的需要增加了有关条款,以及在标准文字和编辑上发现的一些问题等,对原标准的内容修改后编制而成。
本标准代替GB/T14689-1993《技术制图 图纸幅面和格式》,主要修改的内容有:
---按照GB/T1.1和本标准的内容要求,修改与增加了范围和规范性引用文件的内容;
---增加了6.4条 投影符号的条款和图11第一角画法和图12第三角画法的图例;
---另外,还就标准中的相关内容做了文字上的修改。
原GB/T14689-1993《技术制图 图纸幅面和格式》国家标准是参照采用国际标准ISO5457:1980《技术制图 图纸幅面和格式》,该国际标准在1999 年进行了修订,本次的修订参考应用了ISO5457:1999《技术制图 图纸幅面和格式》国际标准内容,但也考虑到原国家标准的内容和原标准在
我国的应用情况。所以,本次对ISO5457:1999《技术制图 图纸幅面和格式》国际标准一致性程度为修改采用。
本标准由全国技术产品文件标准化技术委员会提出。
本标准由全国技术产品文件标准化技术委员会归口。
本标准起草单位:中机生产力促进中心、合肥工业大学、江苏技术师范学院、西安科技大学。
本标准主要起草人:杨东拜、李学京、王槐德、李勇、韩琳琳。
本标准所代替标准的历次版本发布情况为:
---GB4457.1-1984;
---GB/T14689-1993。

机械制图下载

引用标准：
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。
GB/T148 印刷、书写及绘图纸幅面尺寸(GB/T 148-1997 印刷、书写和绘图纸幅面尺寸,NEQISO216:1975)
GB/T10609.1 技术制图 标题栏(GB/T 10609.1-1989 技术制图 标题栏,NEQISO7200:1984)
GB/T10609.4 技术制图 对缩微复制原件的要求(GB/T 10609.4-1989 技术制图 对缩微复制原件的要求,NEQISO6428:1982)
GB/T13361 技术制图 通用术语
标准简介：本标准规定了图纸的幅面尺寸和格式，以及有关的附加符号。 本标准适用于技术样图（包括原图、底图和复制图等）及有关技术文件。
本标准规定了图纸的幅面尺寸和格式，以及有关的附加符号。 本标准适用于技术样图（包括原图，底图和复制图等）及有关技术文件。
