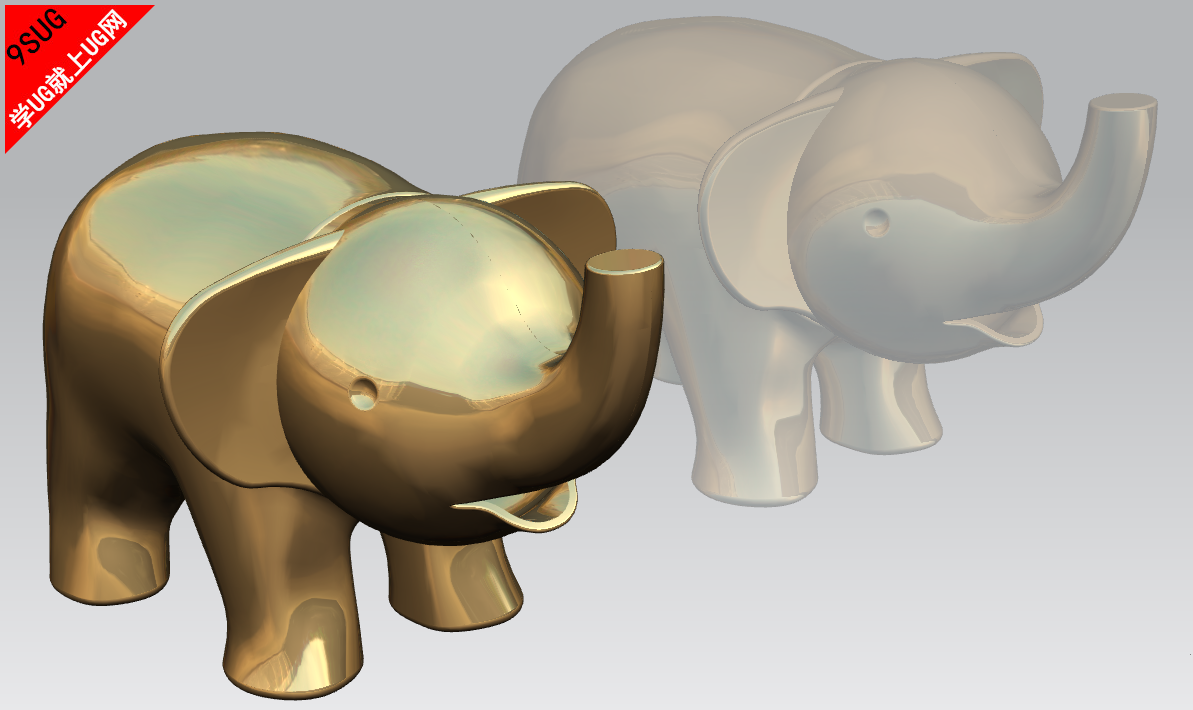

下图为使用UG创意塑型设计的大型，经过渲染，看起来是不是很漂亮？用创意塑型捏一头大象用了约两个小时；

UG创意塑型

在没有使用NX创意塑型前，我使用的是循规蹈矩的UG曲面造型思路，先一片片的做面，然后再合并、当到最后设计完成后，发现无法抽壳，这是一个要生产开模的产品，如不能抽壳，那么先前的曲面造型就没有意义了，如下图所示，使用常规方法设计的曲面。

UG10.0曲面设计

上图为创建的曲面，下图为缝合后的实体；

UG10.0逆向造型

当发现用传统曲面造型完成不了此例造型时，我就想到了创意塑型，先创建一个体素，然后像捏泥人一样开始设计；

大象造型设计

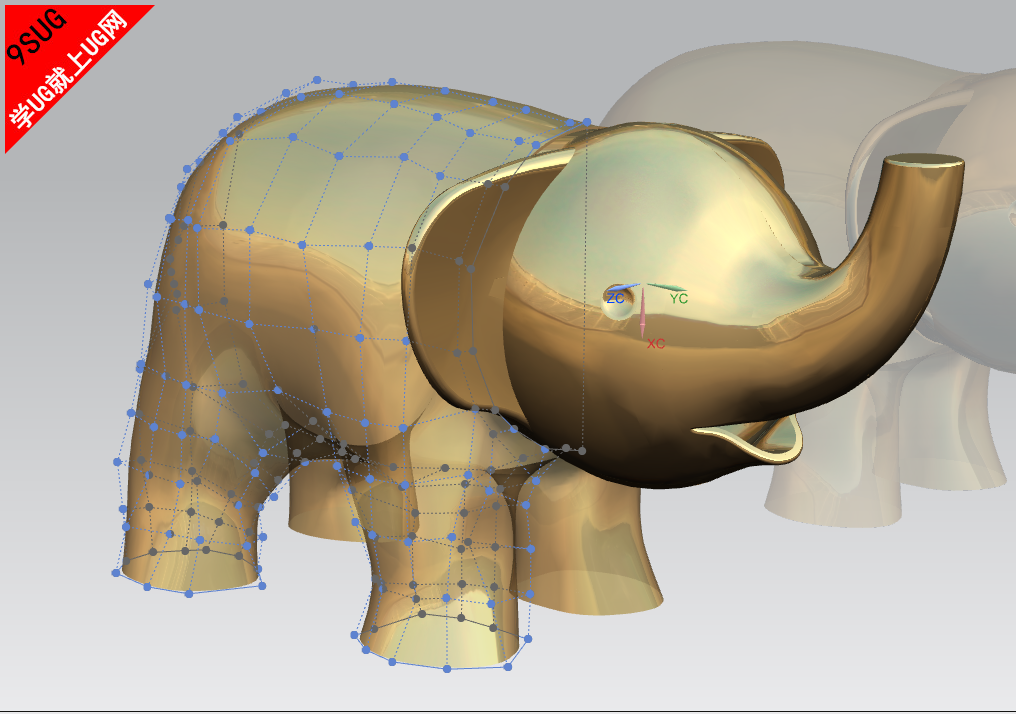

下图为在创建过程中的正视图，通过此大家可以了解到我使用NX创意塑型的绘图过程；

UG11.0

创意塑型没有绘图步骤，如何捏出自己想要的形状，就要看设计师的造诣！

逆向造型

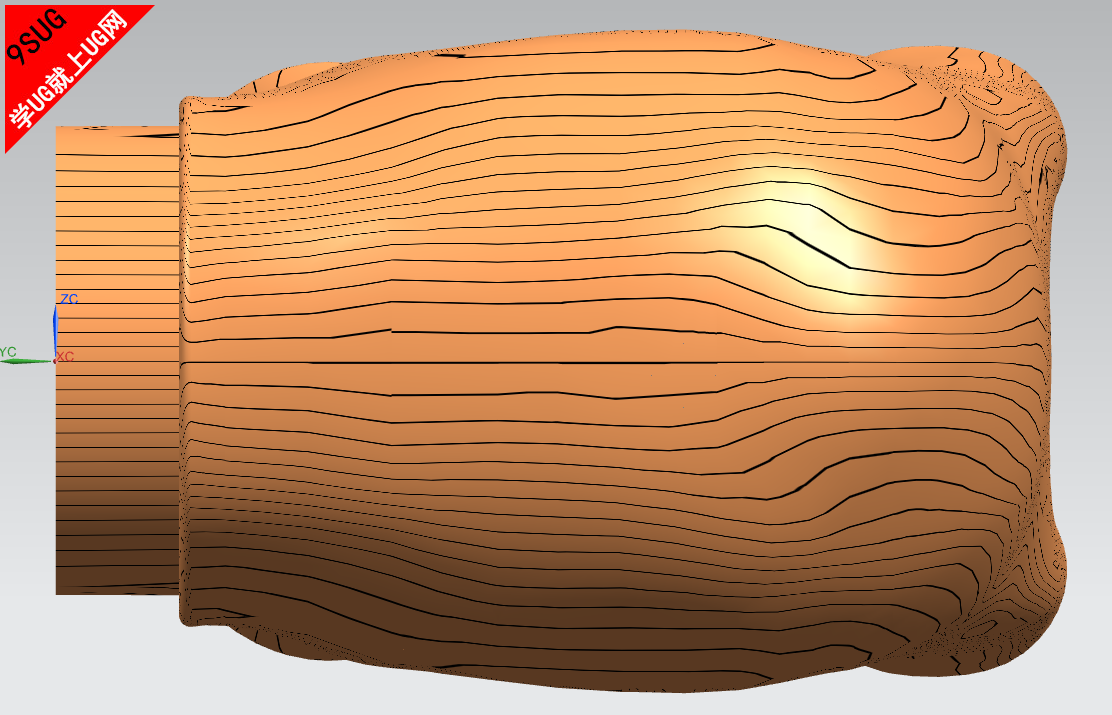

通过使用面分析功能，可以查看到使用UG创意塑型做出来的面非常的漂亮，既做到了面的一致性，又可以随心所欲对产品进行抽壳；

UG面分析

创意塑型的原则就是创意，画图不要循规蹈矩，要在实战中总结经验。


素材文件下载：（附件中为原始的STL与我设计的STL造型文件）
