UGNX10.0使用三个相切点创建圆弧操作范例：

• 选择曲线选项卡→曲线组→圆弧/圆 。
• 从类型列表中，选择三点画圆弧。
• 在起点组中，从起点选项列表中选择相切。

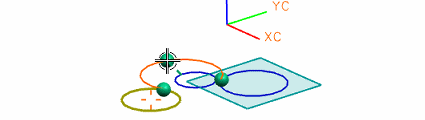

• 选择新圆弧的起点。
  对于本例，选择现有圆弧上的相切起点。显示基于选择的自动判断（自动判断 (Inferred): 一个选项，允许软件确定用于给定操作的方法。尺寸、平面、矢量及点可以通过让软件自动判断适当的方法进行创建。自动判断方法通常是默认方法。）平面。

• 在终点组中，从终点选项列表中选择相切。

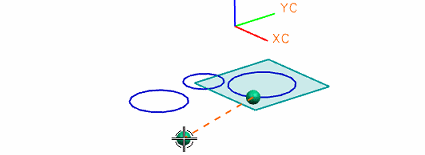

• 选择圆弧的终点。
  对于本例，选择了现有圆弧的终点，并显示新圆弧的预览。

• 在中点组中，从中点选项列表中选择相切。

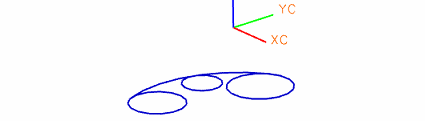

• 选择圆弧的中点。
  对于本例，选择现有圆弧。

• （可选）执行以下任一操作：


  • 将点手柄拖到新的位置。这可以更改自动平面。
  • 使用对话框的限制组中的选项，或通过拖动或右键单击限制手柄，更改圆弧的起始或终止限制。
  • 使用对话框中的起点、终点或中点选项列表，或是右键单击约束手柄，更改点的约束类型。
  • 单击备选解 以在备选圆弧之间循环。

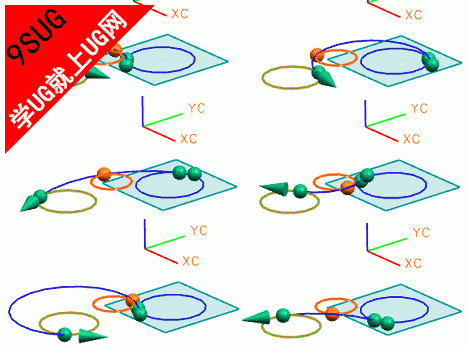

    下图显示某些可能的备选解的示例。

    使用三个相切点创建圆弧

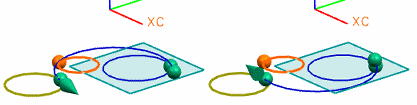

  • 单击补弧 以创建圆弧的补弧。

  • 如果希望圆弧形成一个整圆，则选中整圆复选框。


• 单击鼠标中键，按确定或应用以创建圆弧。
