这是一例特别的UGNX10.0执行完布尔运算后，目标体不但没有剪掉工具体，而且目标体被删除了，得到的实体是求交零件，在我们执行布尔运算的过程中，步骤都是正确的，那么遇到布尔运算失败的例子应该怎么办呢？（本经验的原提问地址：http://www.9sug.com/thread-9297-1-1.html）

UG模具设计

操作范例：

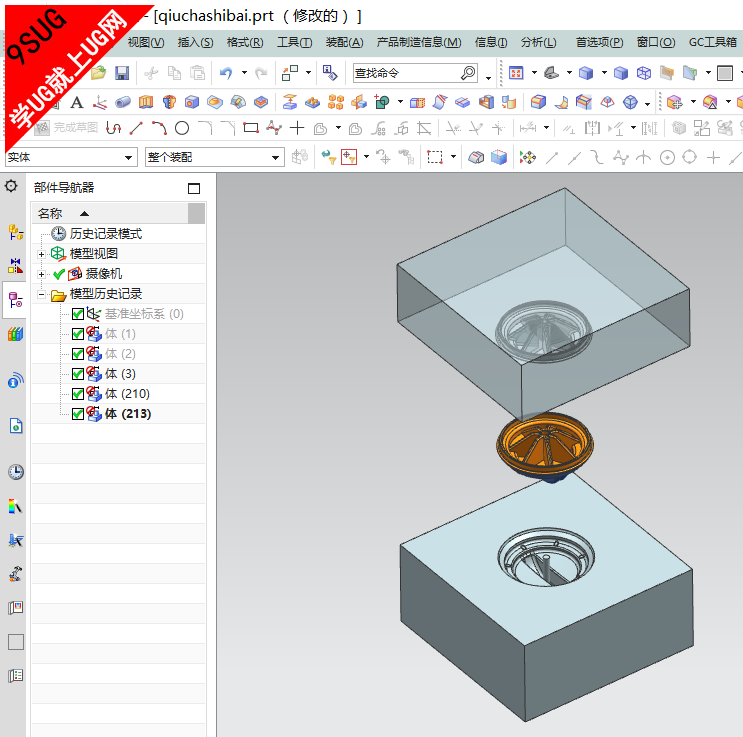

1、打开执行布尔运算出现异常的实体零件；（这例图档是在模具设计中案例，或许你也可能会遇到）

布尔运算

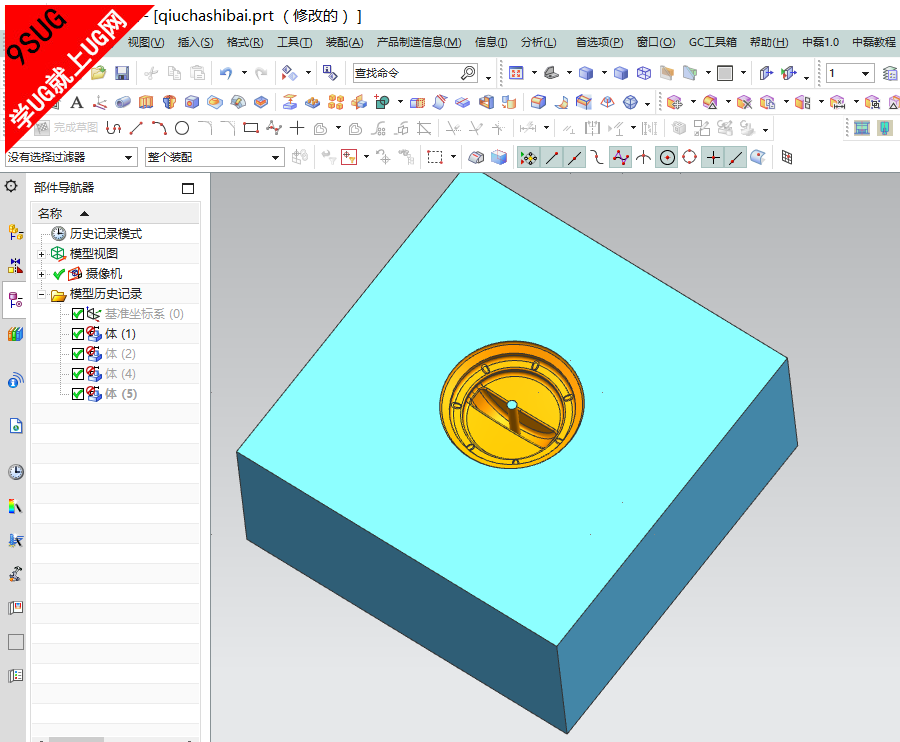

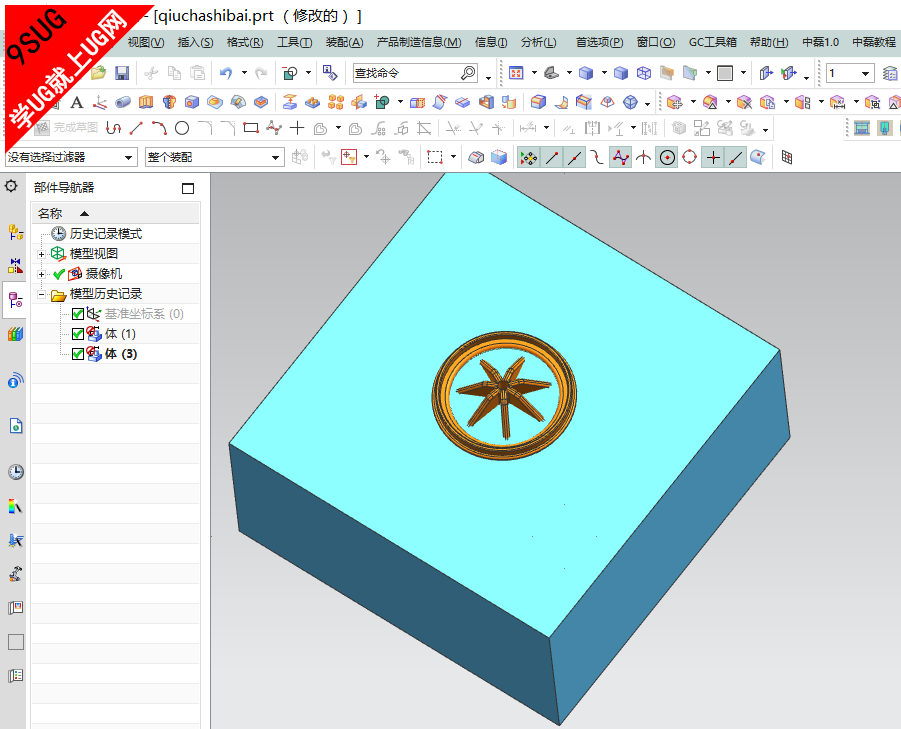

2、先来演示下执行布尔运算的结果，从图上可以看出，我们没有执行布尔运算成功；

UG求差失败

3、执行抽取命令，然后把零件的表面全部进行抽取；（不要使用面链，抽出来的面是一个个的才对）

UG抽取曲面

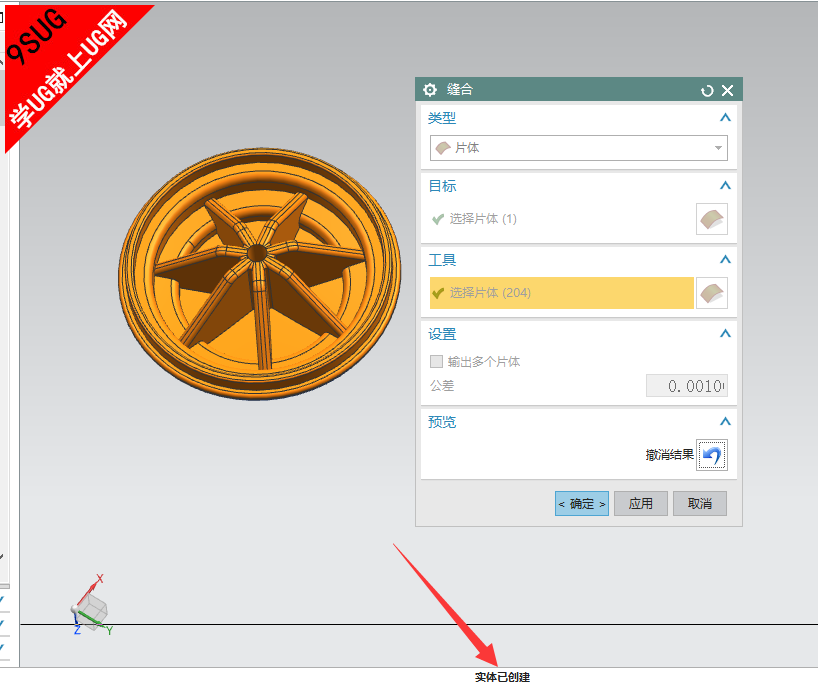

4、把步骤3抽取的面经过缝合命令，把其转化成实体零件；（缝合的时候，一定要转化成实体）

UG缝合实体

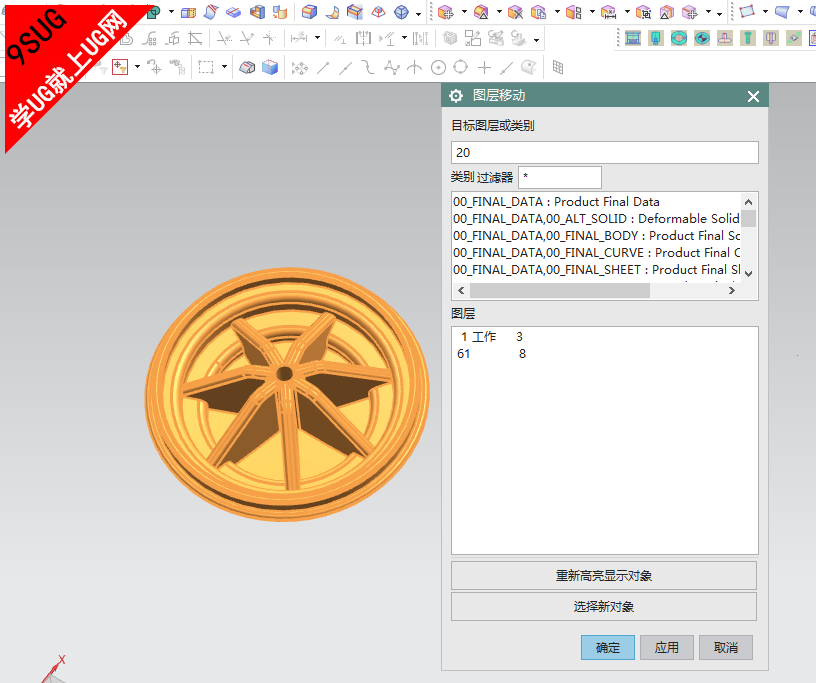

5、为了区别抽取后经过缝合的实体与原实体之间的差异，使用图层移动命令，把零件移动到一个图层；

NX图层移动

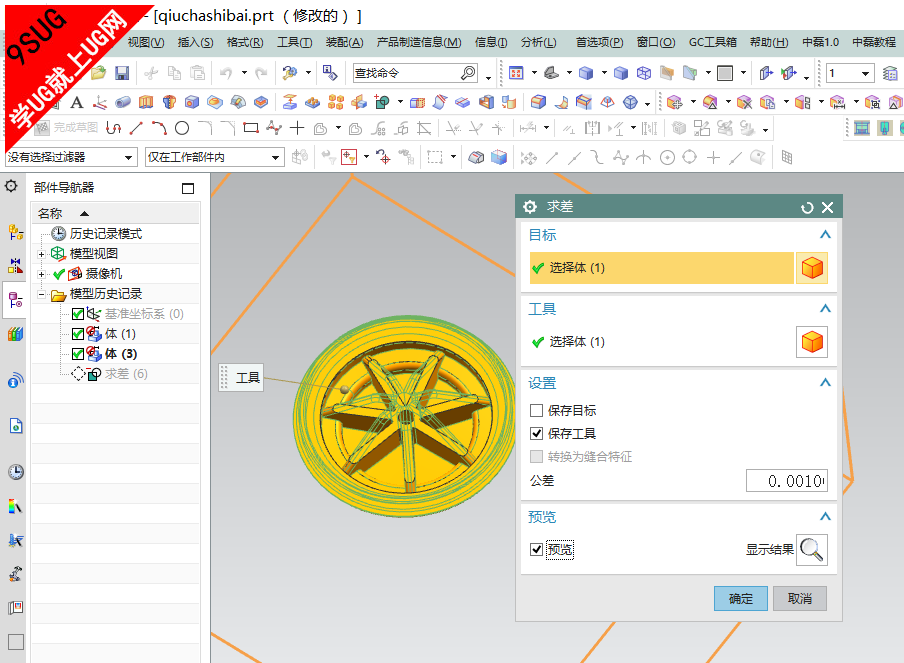

6、再次进入到布尔运算下，选中零件为目标体，选中缝合后的零件为工具体，执行布尔运算，通过预览，可以查看到执行布尔运算成功。

UG教程

总结：
本例在UG软件中，之所以在执行布尔运算后删除目标体，是零件的原因造成的，遇到这类零件，从新复制一个产品，然后再执行布尔运算即可。
