在UG9.0软件中，绘制孔的方法有多种多样，你可以直接使用拉伸命令在需要的零件上创建草图，然后拉伸并布尔运算，从而得到孔；也可以使用UG9.0的孔命令，在要制作孔的表面创建点后，其也会自动创建孔，如下图所示，如何在曲面上创建孔呢？

UG软件如何在曲面上创建孔

UG软件如何在曲面上创建孔

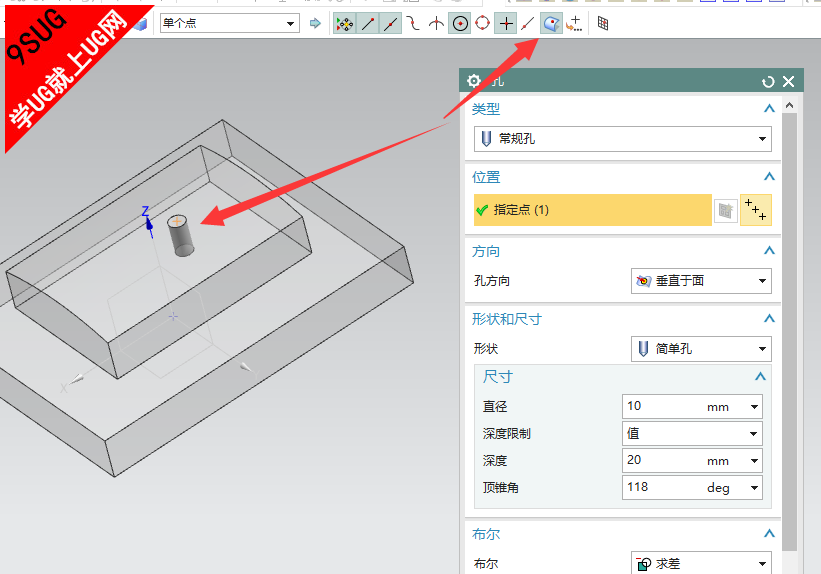

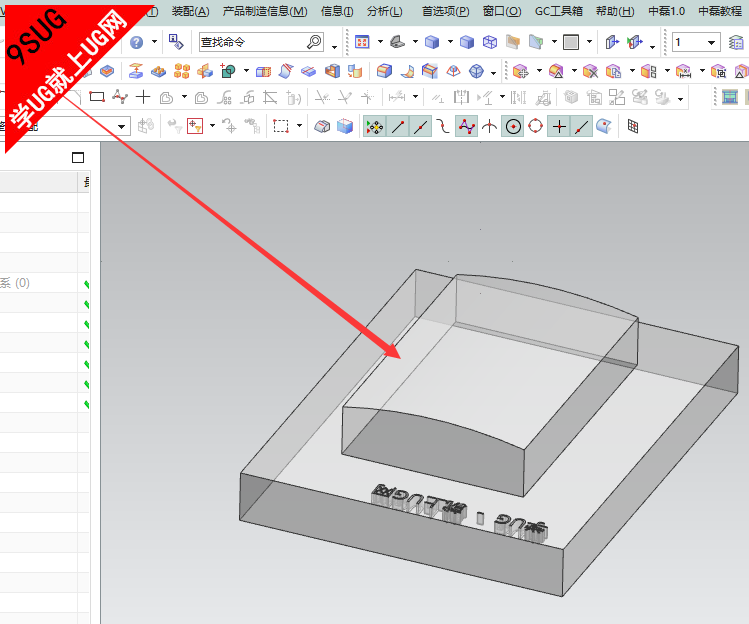

以往我认为UG软件不能在曲面上创建孔，其实是可以的，在使用UG9.0做设计时，常规的都是使用各种交点捕捉，在曲面上创建孔时，打开面上捕捉点功能，就在想要的曲面上创建孔了，如下图：

在曲面上创建孔

在曲面上创建孔

在曲面上创建孔UG如何在曲面上创建孔
