UG10.0教程：
中心线是绘制图形的参考线，在UG10.0中没有直接绘制中心线的指令，但通过直线之间的转换工具，可以把直线变成绘图所用的中心线，下面就跟我学习下如何使用NX10.0在草图中绘制中心线的画法吧！

学UG就上UG网

NX10.0绘图步骤：
1、如要绘制中心线，需要先进入UG草图工具，其指令位置如下图，也可以从插入菜单中找到草图工具；

UG10.0草图－就上UG网

2、点草图工具后，需要任选一基准平面做绘图平面；

UG10.0基准平面－就上UG网

3、进入草绘环境后，使用直线命令先随意地绘制两条直线；

UG10.0－就上UG网

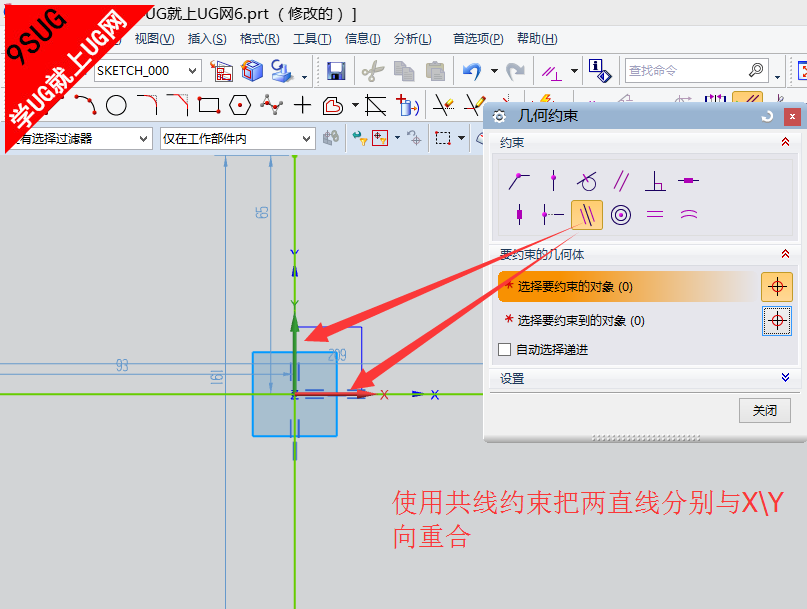

4、使用草图约束功能，把刚绘制的两直线分别与X\Y向重合；

UG10.0自动约束－就上UG网

5、选中两直线，然后点草图工具栏上的转换到参考线指令；

UG10.0转换到参考线－就上UG网

6、直线通过转换参考线后，其就变成中心线了；

UG10.0下载－就上UG网

7、直线在变成中心线后，如在再想把中心线变成直线，可以选择中心线后，再次执行转换至参考线指令，其就会变成直线。
