UG10.0教程：
当你精通UG三维设计以后，即可以达到所看即所得的境界；（把看到的图形演变成三维零件）；本例教程为你讲解通过观察零件图片，来设计三维的技术；

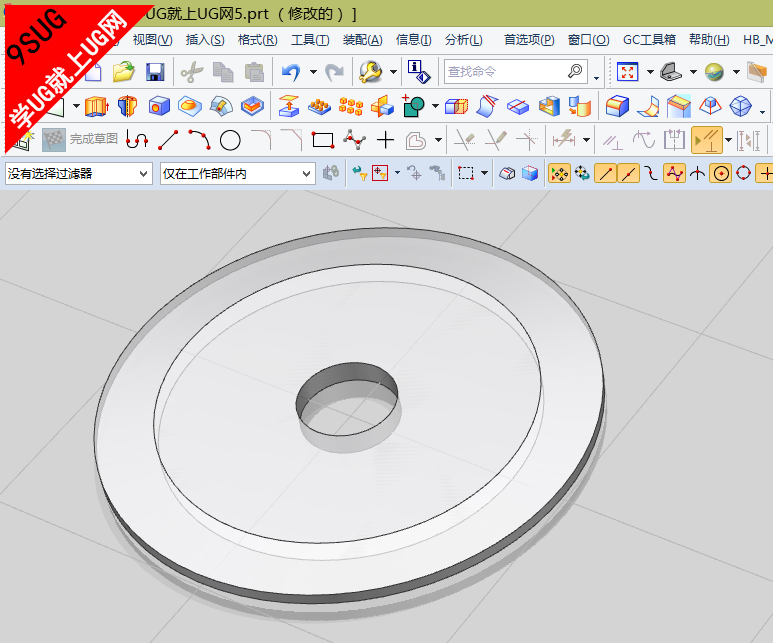

本UG教程用到指令：拉伸、倒斜角等；下图为三维设计；

磨砂轮设计－就上UG网

NX10.0设计步骤：

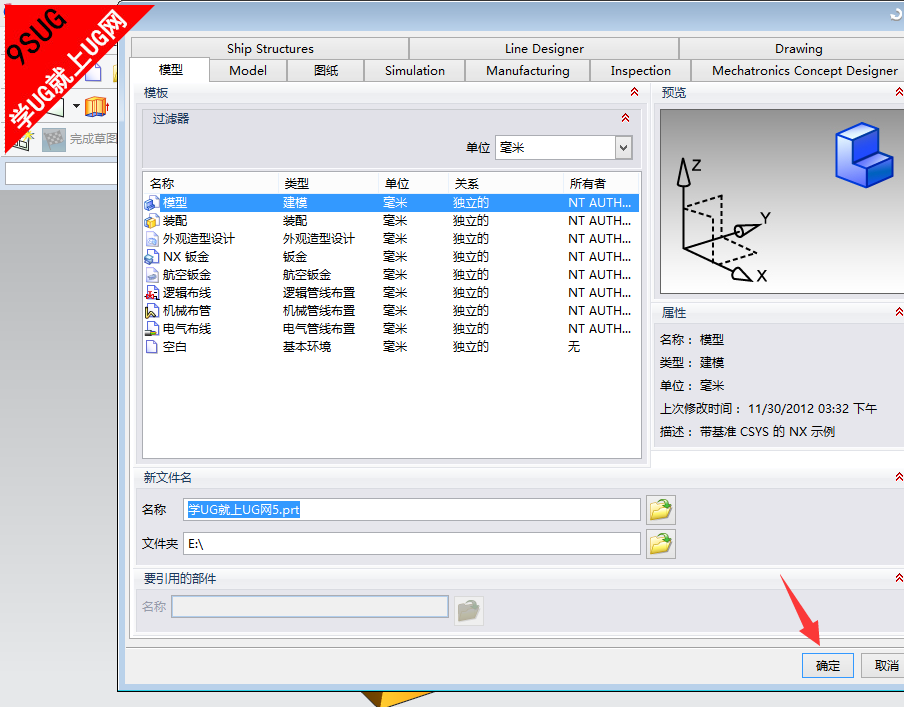

1、启动软件，并创建一个空白图档；

UG10.0－就上UG网

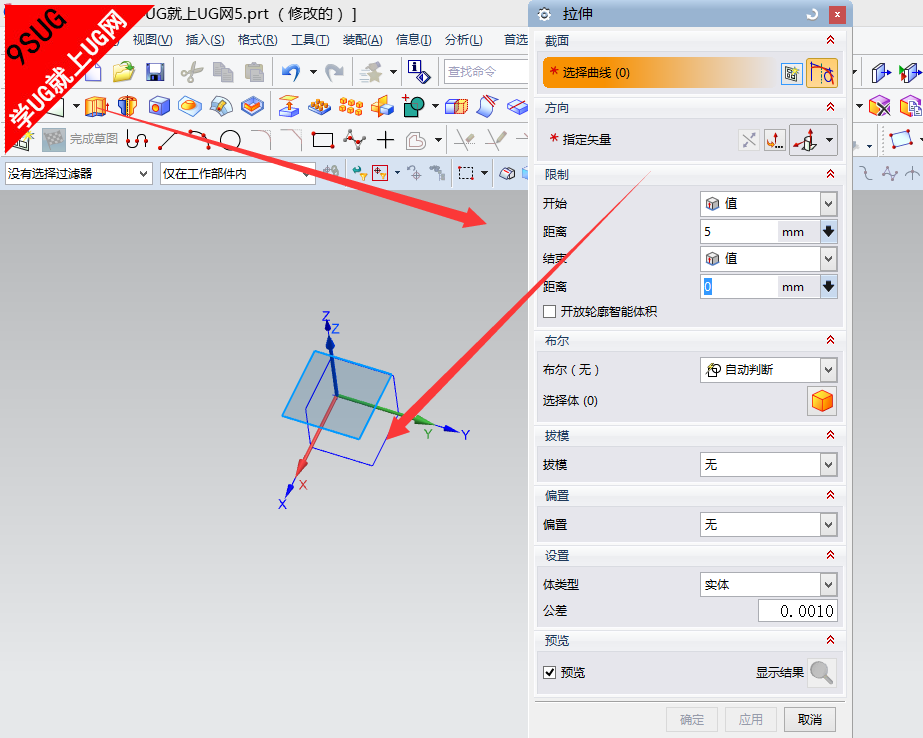

2、运用拉伸命令，选XY为绘图平面，并绘制图2中的两个圆形；

UG草绘平面－就上UG网

UG画圆－就上UG网

3、完成草图后，使用对称拉伸，给其厚度为6mm;

UG10.0拉伸实体－就上UG网

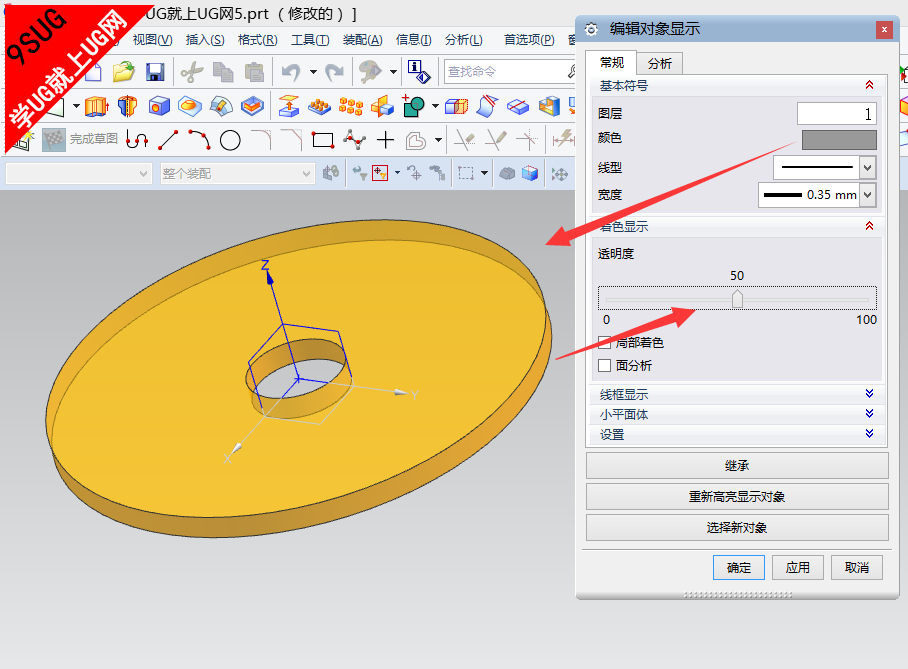

4、为便于更好的观察零件，可以使用编辑对象显示改变零件的颜色；

UG10.0编辑对象显示－就上UG网

5、使用倒斜角中的非对称，为零件倒C角；

UG10.0倒C角－就上UG网

6、到此磨砂轮三维零件设计完成，为了更好地表达图形效果，通过对其进行渲染，得到的三维零件更加逼真、漂亮。
