UG9.0表达式界面讲解及应用技巧

UG论坛 · 发表于 2014-10-6 17:18:44

概述：
表达式是通过三角函数数值来创建图形的一种方法，是属于特殊零件图形的构建，下面就以UG9.0软件为蓝本，对其表达式界面进行解说及应用技巧。（附100余种表式式公式）

表达式应用：

1、表达式输入：工具----表达式；快捷键是（ctrl+e)

UG9.0表达式

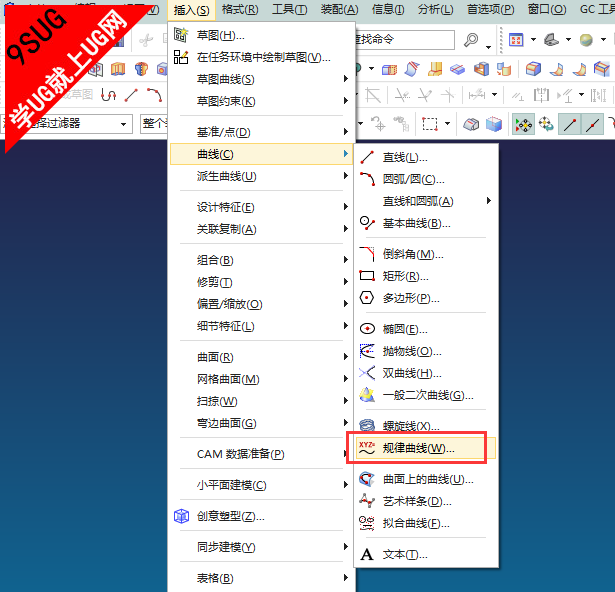

2、执行：插入----曲线----规律曲线----根据方程。如果没有“规律曲线”命令，用：帮助----命令查找器；查找。

UG规律曲线

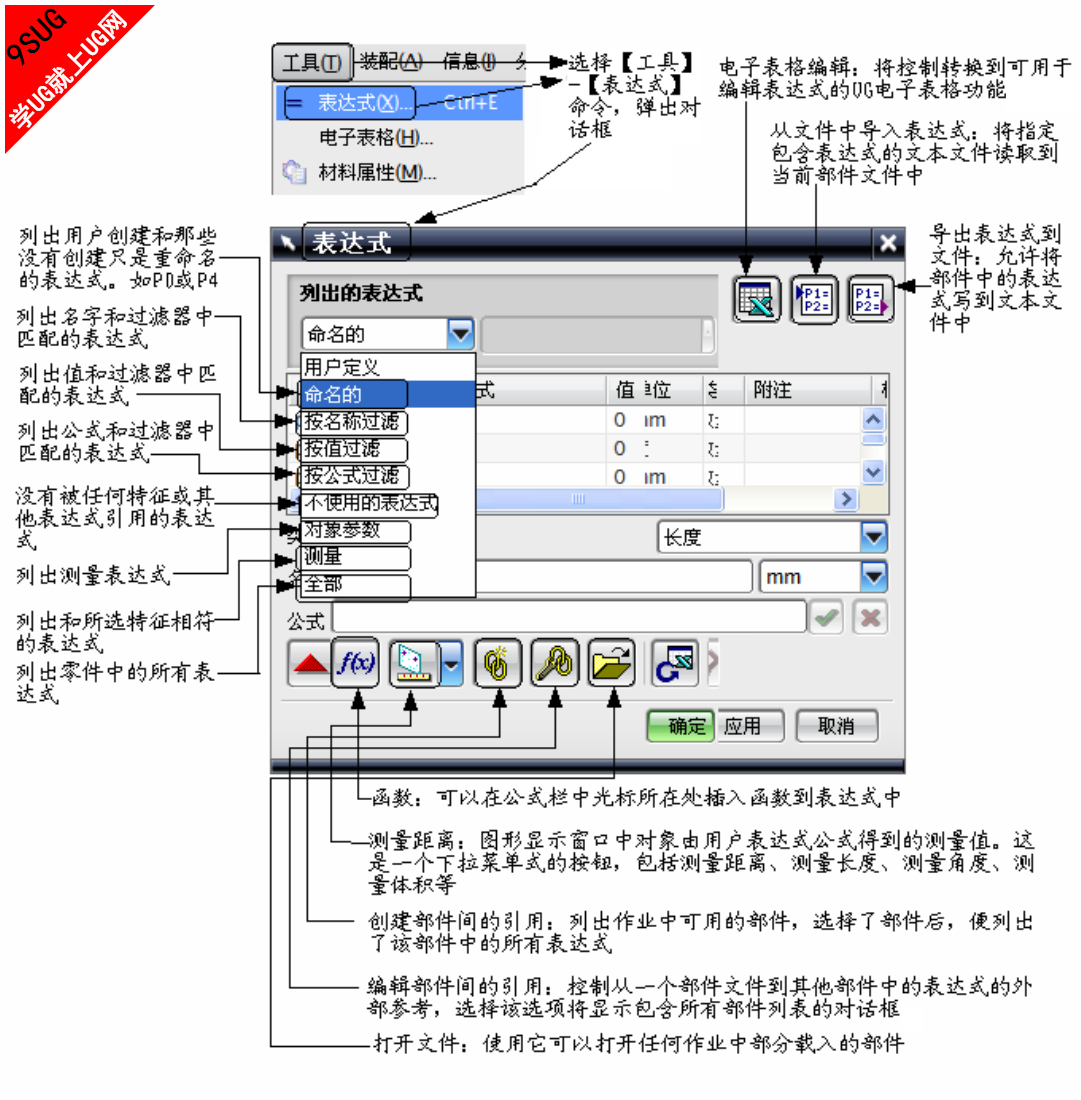

3、“表达式”对话框如下：

UG表达式

说明：

将方程转换为参数方程时注意：将方程转化为参数方程时，一定要将其转换为以变量t为参数的方程，在 UG中，t的变化范围一定是从0到1。

4、规律曲线命令如下：

恒定	恒定允许您给整个规律函数定义一个常数值。系统会提示您只输入一个规律值（即该常数）。
线性	线性用于定义一个从起点到终点的线性变化率。
三次	三次用于定义一个从起点到终点的三次变化率。
沿着样条的值	沿着样条的值 - 线性使用沿着脊线的两个或多个点来定义线性规律函数。在选择脊线曲线后，可以沿着这条曲线指出多个点。系统会提示您在每个点处输入一个值。
三次	沿着样条的值 - 三次的使用沿着脊线的两个或多个点来定义一个三次规律函数。在选择脊线曲线后，可以沿着该脊线指出多个点。系统会提示您在每个点处输入一个值。
根据等式	根据等式使用一个现有表达式及“参数表达式变量”来定义一个规律。
根据规律曲线	根据规律曲线允许您选择一条由光顺连接的曲线组成的线串来定义一个规律函数。

5、UG 常用内置函数

在UG中利用【规律曲线】|【根据方程】绘制各种方程曲线：

1、极坐标（或柱坐标r,θ,z）与直角坐标系(x,y,z)的转换关系：

x=r*cos(θ)；y=r*sin(θ)；z=z

2、球坐标系(r,θ,φ)与直角坐标系(x,y,z)的转换关系：

x=rsinθcosφ；y=rsinθsinφ；z=rcosθ

在UG表达式中输入的theta=θ；phi=φ；r=rho

【注：所有UG表达式中，必须先在名称栏输入t，公式栏输入0，类型为恒定的，即无单位。t是UG自带的系统变量，其取值为0~1之间的连续数】

1.直线

直线的数学方程为y-y0=tan(θ)*(x-x0)，若直线经过点（10,20），倾角θ为30°，长度L为40，即UG表达式为：

theta=30

L=40

xt=10+L*cos(theta)*t

yt=20+L*sin(theta)*t

zt=0

效果如图1


表达式下载：

120种UG表达式－学UG就上UG网.rar (3.54 MB, 下载次数: 1397)
