快速分开 _cimatron实体命令

快速分开 Quick Split

• 选择 Parting/Quick Split.


• 接受默认参数并在特征向导里选择OK ，使用滑块滑动零件看看分模方向。


• 关闭


.

• 选择 Parting/Draft Angle Analysi，点选 Show Dialog.


• 在颜色对话框里观察对应的颜色也就是有一段紫色，说明零件顶部的加强筋包含垂直面，也就是无拔模角。


Shadow Taper

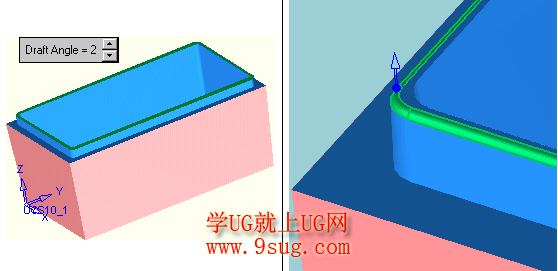

• 在这一步中阴影拔模功能将被用来创建拔模角，用这个功能可以保证顶部圆角和拔模的面之间有一条平滑的曲线。 选择 Solid/Shadow Taper.选择全部圆角的外部边界并设置参数如下。


• 现在再选择 Parting/Draft Angle Analysis.在对话盒中比较把模角。


Cut BooleanBounded Face

• 通过 Environment/Plane/Main Planes创建基本平面.创建平行于XZ 面并沿+Y 方向增量值为55。


• 在平面上绘制下面的草图


• 退出草图右键在下拉菜单中选择边界面。


• 在特征向导里选择OK


Trim Vs Boolean

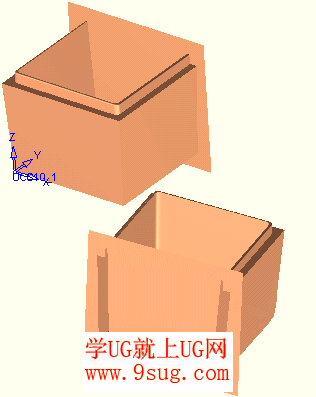

• 选择Solid/Cut.选择边界面作为被裁剪的物体。同意切割选项 As Trim:


• 鼠标中键接受这个物体并退出。选择盒子作为切割的物体并在特征向导里选择OK，选择盒子型物体右键选择隐藏。


• 显示盒型物体在目录树选切割步骤并右键选择Edit Feature。


• 锁定裁剪选项 As Boolean.在特征向导里选择OK并再次隐藏盒子型物体。


• 第二个图象被创建是通过在布尔运算选项中点选转换激活物体The Second image was created my clicking on Invert Active Object within the As Boolean option.
