圆角 Rounds－E13.0实体建模系列

圆角 Rounds

在这节中，将论述线性转换选项和样条转换选项之间的差异，并讨论关于不同特征的圆角功能。

线性 Linear

弹右键并选择圆角或选择Solid/Round 。选择下面的线。:

鼠标中键接受选项并改变恒量值选项为变量值。 设置如下选项:

转换线框模式 并在特征向导里选择预览按钮 。



样条 Spline

转变线性转换选项为样条选项。.选择预览按钮并注意圆角形状的变化。



对线性和样条转换不同的说明，如下

不要接受任何圆角退出圆角功能。.

圆角 Rounds
在圆角功能里选择线条并设置选项如下。:

这儿你同样可以实验线性和样条转换选项之间的差别。 在特征向导里选择OK ，创建接下的圆角

在特征向导里不要选择OK，直接选择应用图标 此时上面的圆角已经被接受，而且没有退出圆角功能下一个圆角将被创建。  创建接下的圆角

选择OK 并退出圆角功能 ，旋转 Revolve，创建下面的平行平面 ，选择 Environment/Plane/Parallel.选择下面的平面:

为平面设置参数沿X轴正方向（也就是箭头方向向左）

在特征向导里选择OK

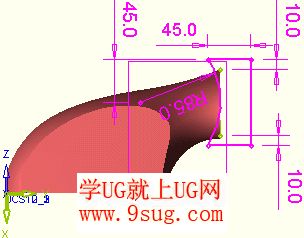

在平面上绘制草图确认圆弧和右面的边相切。:

创建轴， 选择  Environment/Axis/Parallel.选择下面显示的草图边界。Select the edge of the sketch indicated below:

改变底部箭头方向沿Y轴，输入增量值沿Y轴负方向。

选择 Solid/Remove/Revolve.选择草图中键接受，然后选择轴中键接受。设置如下参数:

在特征向导里选择OK。

Multi

弹右键选择圆角.选择下面三条直线:

鼠标中键接受选择的线。选择显示这儿蓝色圆( * ),输入下面的值并同意第三条线作为默认的值5。

在特征向导里选择Apply ( * )

预览 Preview选择下面显示的曲线

转换线框模型，改变圆角值为12，并在特征向导里选择预览。下面的信息显示

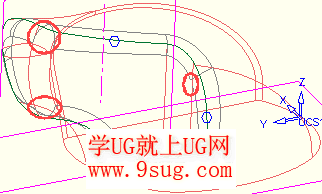

下面红色圆形区域显示选择的圆角尺寸是不正确的。

改变圆角值为2.5并在特征向导里选择OK
