前模内滑块模具结构图纸下载

分  享：UG论坛

发  布：就上UG网

格  式：CAD图纸

编  辑：图纸可以编辑

下  载：前模内滑块模具结构图纸下载

内滑块
内滑块有两种意思，一种是产品的内测有倒扣，选用的内滑块出模的方式；另一种是在模仁的内部，属于外滑块，因模仁关系的原因，需要所压块、行位座放在模仁上面，也可以称为内滑块。

1、模具大了，产品就会按一模一腔来做。

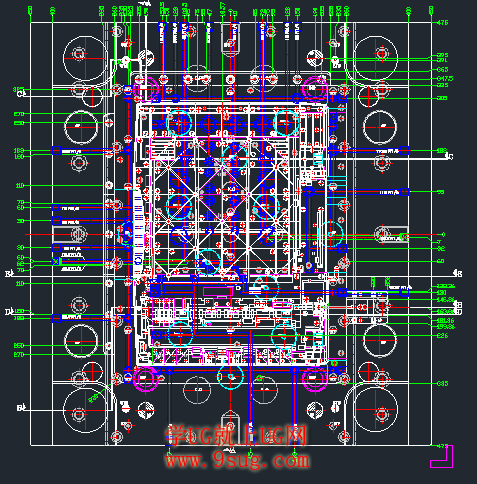

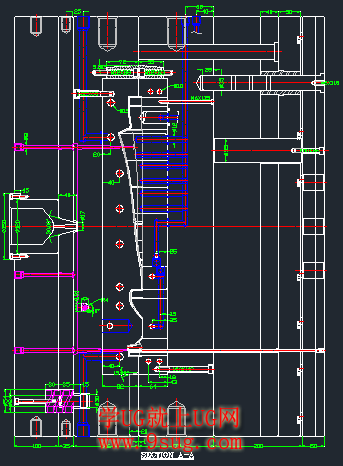

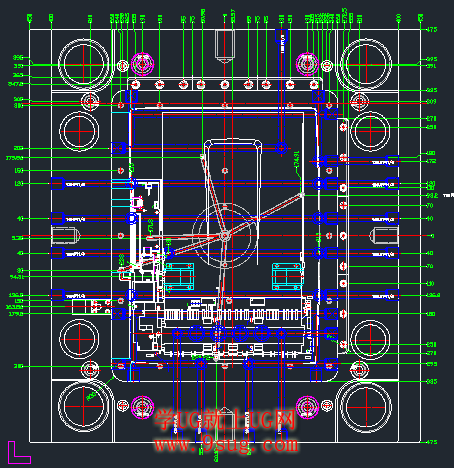

2、前模中的两个行位可以在下图中清楚的观看到其位置和尺寸大小；

3、前模行位中铲基的尺寸；

4、大模中，模具镶块的应用。

5、下面的斜顶座设计的很不错，可以做参考。
