行位+外螺纹马达出模机构

分  享：UG论坛

发  布：就上UG网

格  式：CAD图纸

编  辑：图纸可以编辑

下  载：行位+外螺纹马达出模机构CAD图纸下载


螺丝马达机构也称齿轮模具，其特点是模具的内部中装有可以转动的齿轮，其出模的方式是马达转动，带动齿轮，从而使用螺纹制品从模具上取出。

螺纹模具的设计
螺纹模具在模具结构是一种要求比较高的零件，无论是从其精度还是外表，要求都很高；比如螺纹做出来与其它齿轮配合不精密、转动不顺等，这都与模具有关，所以螺纹模具需要有专门的齿轮模厂家来制作，对于没有制过齿轮模具的，很容易出现问题。

螺纹模具结构
1、螺纹产品的零件图

螺纹模具

2、螺纹产品的排位

螺纹模具

3、行位在螺纹模具结构中的表达

螺纹模具

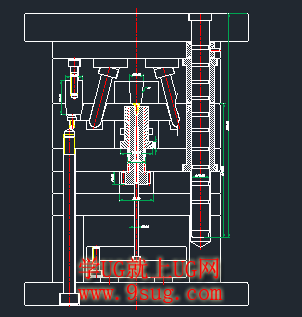

4、从纵面来观察齿轮配合

螺纹模具

5、马达在模具上的装配位置

螺纹模具
