Mastercam 9.0 的窗口界面、标题栏、主菜单讲解

Mastercam 9.0 的窗口界面

     启动 Mastercam 9.0 以后，屏幕上出现如图 1-5 所示的窗口界面。 该界面主要包括， 标题栏、工具栏、主菜单、辅助菜单、提示区、绘图区和坐标系图标等部分。

mastercam

1.2.1    标题栏

    Mastercam 9.0 窗口界面最上面的一行为标题栏， 不同的模块其标题栏也不相同。 如果已经打开了一个文件，则在标题栏中还将显示该文件的路径及文件名。

1.2.2    工具栏

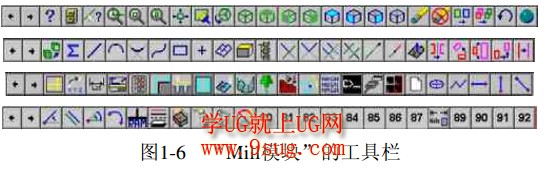

    工具栏由位于标题栏下面的一排按钮组成。启动的模块不同，其默认的工具栏也不尽相同。用户可以通过快捷组合键〈Alt〉+〈B〉来控制工具栏的显示，也可以通过单击工具栏左端的 和 按钮来改变工具栏的显示，还可以通过“Screen”菜单中的 Configure 命令来设置用户自己的工具栏。图 1-6 为 Mill 模块的默认工具栏，它提供了一种快捷的工作方式。

mastercam

1.2.3    主菜单

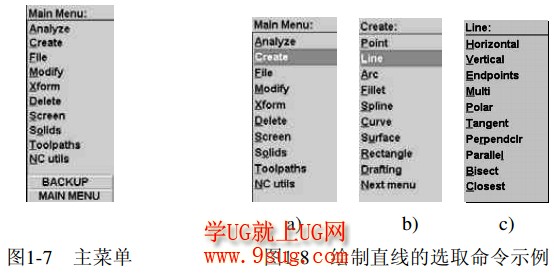

    Mastercam  9.0 的主菜单，如图 1-7 所示。表 1-1 列出了主菜单的选项并简要说明了每种工具栏选项的功能。

mastercam

在主菜单区的下面有“上层菜单”和“主菜单”两个按钮。其功能分别是：

    (1)  单击“BACKUP” ，上层菜单，按钮，则系统在主菜单区显示上一层主菜单区显示的菜单。按〈Esc〉键的功能与单击该按钮的功能相同。

    (2)  单击“MAIN MENU” ，主菜单-按钮，则系统在主菜单区显示主菜单。主菜单的指令是分别列出的，当从主菜单选取一选项时，另一个菜单在此基础上显示，可以通过相继的菜单层进行选择，直至选择完成。例如，要绘出一条直线时，图 1-8 所示的一组菜单为这一项选取的过程。

mastercam
