mastercam绘图前的系统参数设置技巧

mastercam系统设置

• 该功能可以对系统的一些属性进行预设置.在新建文件或打开文件时.Mastercam 将按其默认配置来进行系统各属性的设置.在使用过程中也可以改变系统的默认配置。


• 在主菜单选择Screen→Configure屏幕→设置.命令.打开图1-33 所示“系统设置”对话框.按下〈Alt〉+〈F8〉组合键.打开图1-33 所示对话框。通过该对话框的各选项卡对系统的默认配置分别进行设置。


mastercam

mastercam内存配置

• 在“系统设置”对话框的“Allocation”.内存配置.选项卡中.根据计算机内存容量和要编制的文件及图形大小.可为Mastercam 9.0 的某些功能设置最大值.如图1-33 所示。


mastercam公差设置

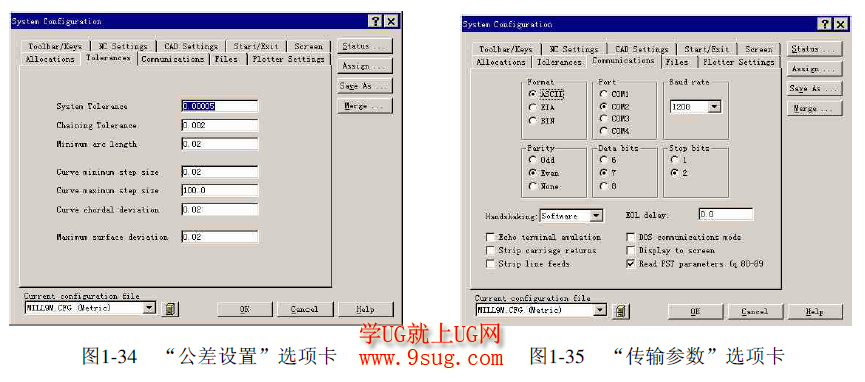

• 在“系统设置”对话框的“Tolerances”.公差设置.选项卡中.用来设置曲线和曲面的公差值.从而控制曲线和曲面的光滑程度.如图1-34 所示。


mastercam传输参数设置

• 该选项在“系统设置”对话框的“Communications”.传输参数.选项卡中.如图1-35所示.用来设置Mastercam 9.0 与其他设备.如铣床.之间进行数据传输的默认传输参数。这些参数在Mastercam 9.0 和设备中必须设置得完全相同。


mastercam

mastercam文件参数设置

• 该选项在“系统设置”对话框的“Files”.文件参数.选项卡中.用来设置不同类型文件的存储目录及使用的不同文件的默认名称.如图1-36 所示。


mastercam打印设置

• 该选项在“系统设置”对话框的“Platter Settings”.打印设置.选项卡中.用来设置当前文件的打印参数.包括打印时的偏移量、打印比例、是否旋转、纸张大小、打印笔的属性以及通讯设置.如图1-37 所示。


mastercam

mastercam设置工具栏和快捷键

• 该选项在“系统设置”对话框的“Toolbar/Keys”.工具栏/键.选项卡中.用来设置工具栏、功能键、快捷键等。工具栏按钮显示在Mastercam 9.0 屏幕的上方.功能键是键盘上从〈F1〉到〈F12〉的按键.快捷键由〈Alt〉键组合其他键而成.如图1-38 所示。


mastercam

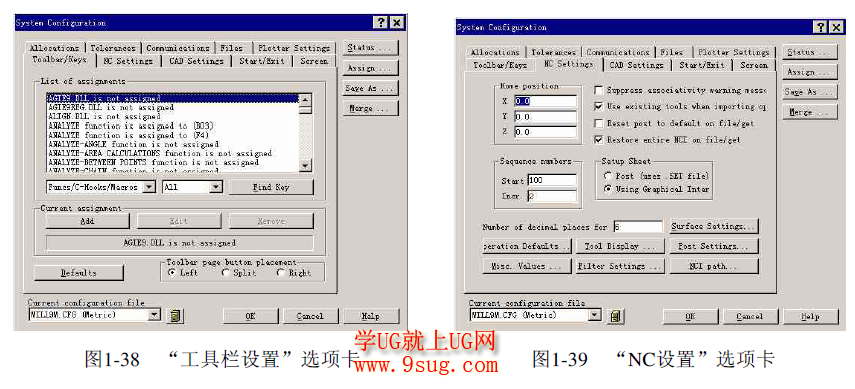

图1-38 “工具栏设置”选项卡 图1-39 “NC设置”选项卡

mastercamNC设置

• 该选项在“系统设置”对话框的“NC Settings”.NC 设置.选项卡中.如图1-39 所示.17可以为整个Mastercam 9.0 产生NC 数据设置参数。


mastercam绘图设置

• 该选项在“系统设置”对话框的“CAD Settings”.绘图设置.选项卡中.如图1-40 所示.用来对曲线/曲面的形式、IGES 输出、尺寸标注和绘图等进行设置。


• 单击“Attributers”按钮.显示如图1-14“属性”对话框.该对话框用来设置几何对象的样式.包括点的样式及线的样式和宽度等。


mastercam启动/退出

• 该选项在“系统设置”对话框的“Start/Exit”.启动/退出.选项卡中.如图1-41 所示.可以设置启动或退出Mastercam 9.0 时.系统自动执行的一些功能参数。


mastercam
