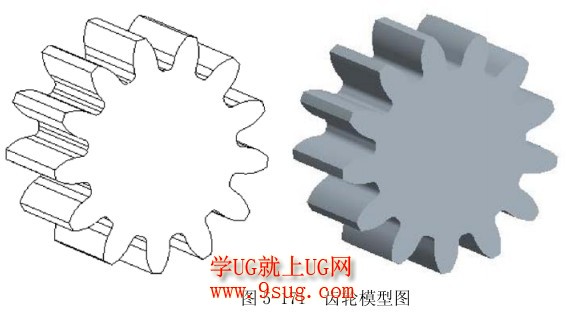

    某齿轮厂生产如图5—17l所示齿轮，齿轮模数M3，齿数2＝13，齿顶高系数ha＝1．O，顶隙系数c＝0．25，分废圆压力角。＝20。，齿宽b＝20。要求建立其三维数字化模型。

UG齿轮建模

学习目标
    1．学习参数与关系式的设置方法。
    2．学习轮齿的建模方法。
齿轮模型造型分析
    齿轮作为一种常用件，在机械设计中得到广泛应用，主要用来传递动力和运动，改变转速和运动方向等。齿轮有多种类型，如宜齿轮、斜齿轮、人字形齿轮、弧形齿轮等。齿轮已实现半标准化，如模数和齿形角等。齿轮造型的难点在于轮齿部分，需要构造渐开线曲线。不过在近似造型过程中，可以用圆弧宋代替渐开线，以简化建模过程。本案例分别对齿轮模型的近似造型与参数化标准造型两种方式进行了讲述。
