UG8.5钣金教程第十三课－加固板

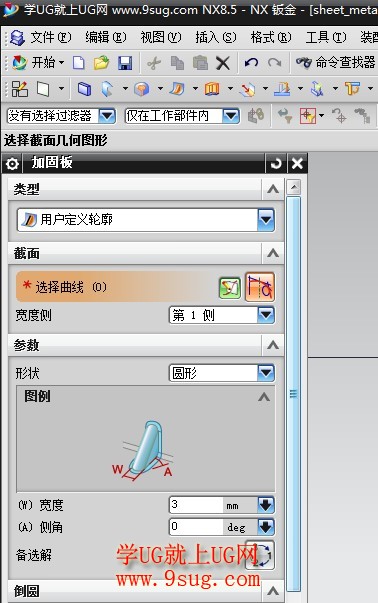

        UG8.5钣金加固板命令与筋的功能类似，在钣金零件上都是起加强产品的作用。加固板的定义为：在部件上创建硬化加固板。在NX8.5加固板类型中有用户自订义轮廓和自动生成轮廓两个选项，如下图所示：

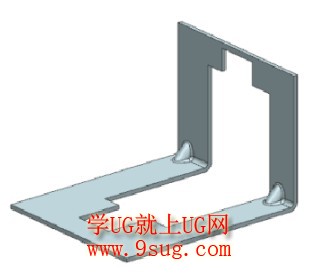

加固板

UG8.5钣金教程十三课下载
加固板

使用加固板命令创建在折弯区域需要额外强度的硬化特性。  您可以：
        1、在钣金部件的折弯区域中创建冲压或突起形状。
        2、  使用自动生成轮廓或用户定义轮廓选项创建加固板。
        3、   将加固板做成正方形或圆形。
         4、使用用户默认设置指定加固板特征的默认尺寸。

加固板类型

    加固板在展平图样视图中表示为中心线曲线。 在矫直包含加固板特征的折弯时，会移除加固板特征的几何体。之后任何重弯操作将不会重新创建此加固板。但是，在重弯操作之后，加固板特征将作为中心线曲线在展平图样视图中进行表示。
