UG8.0编程平面铣等高铣里面几个选项图标详解

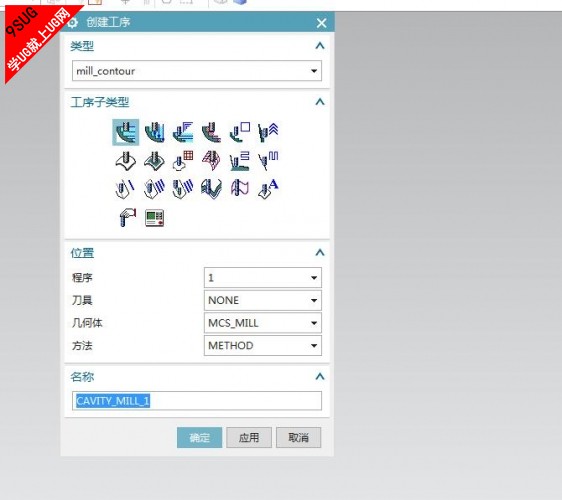

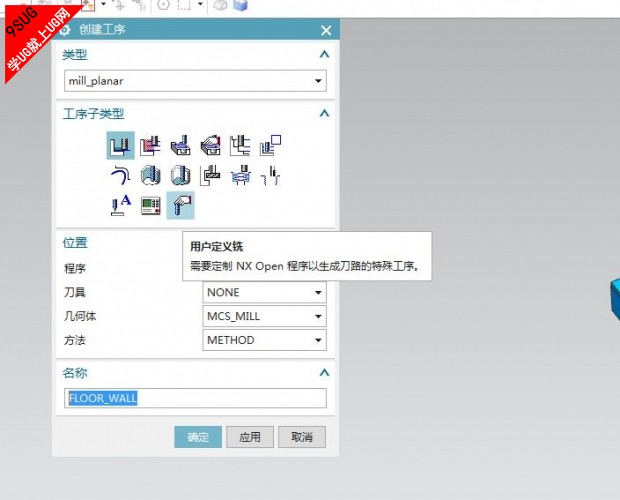

ug编程创建加工工序中，常用的有MILL_PLANAR与MILL_CONTOUR两种，那么，这两种数控加工铣削类别中的加工工序都代表着什么意思呢？

UG编程

可以将鼠标放在上面看它的名字，有些图标虽然不一样，名字有差别，但是实际上都是同一种加工方式，稍微调整参数演变而来的，可以看成是同一种刀路。
而完全不同的刀路，主要有以下几种（主要的）：
1. Face Milling : 选实体及平面，加工平面及垂直面
2.Planar Mill：选边界线，加工平面及垂直面
3.Cavity Mill：选实体及加工面，等高开粗任意形状模型
4.Corner Rough：跟CAVITY Mill一样的刀路，主要继续加工前面加工后剩下加工不到的地方，二次开粗。
5.Zlevel Profile：选实体及加工面，等高外形光刀。
6.Fixed Contour ：选实体及加工面，3轴联动加工任意形状曲面光刀
后面的是Fixed Contour的演变。
个别其他的刀路没写出来，常用的主要是这几种。
