powermi加工之l等高加工实例

等高加工范例

·       从文件菜单中选取全部删除选项，通过工具菜单重设表格。
· 　　通过文件 - 范例选                             项，选取模型camera.ttr。

此模型看起来仅有几条线框，阴影模型后可更清晰地查看模型。

·       按模型尺寸计算毛坯。

·       重设快进高度和刀具开始点。

·       产生一直径为 10 的球头刀并将其命名为 bn10。

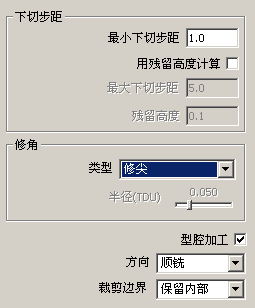

在精加工表格中选取等高策略，定义最小下切步距为1，修角选项为  设置为修 尖，裁剪边界选取为保留内部。

使用这些设置后，下切步距将会大于1mm。此处的修角类型设置为修尖，这样保证刀具到达外部拐角后不会将拐角修圆，以保持其尖锐状态。当然，此设置对于这个模型不会产生任何效果。

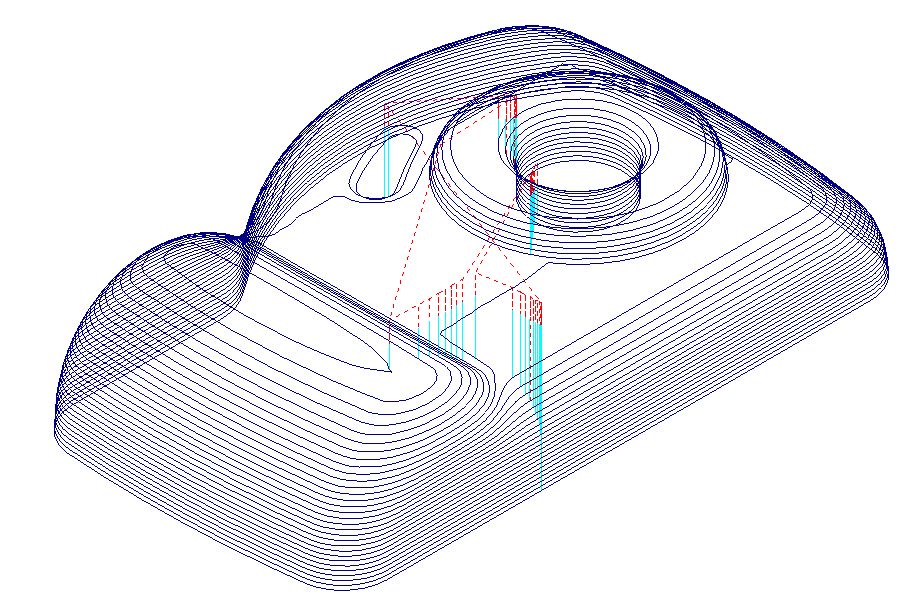

我们可看到，侧壁越陡峭，刀具路径间的行距越合 适。
