powermill三维偏置加工方法技术参数设置教程

三维偏置加工

三维偏置加工根据三维曲面的形状定义行距，可为平坦区域和陡峭区域提供稳定的刀具路径。三维加工选项仅有一个表格，这个表格也同时用在最佳等高加工中，但它仅是这种加工策略表格的其中一部。

在精加工表格中选取三维偏置策略。

使用上面表格可进行三维偏置加工设置。表格中被灰化部分不能用在此策略中。

螺旋 - 从轮廓外到部件内产生连续的螺旋状偏置刀具路径。

最大偏置次数 －仅对轮廓进行指定次数偏置。

使用参考线－允许使用参考线（一个指定的轮廓）偏置。

三维偏置加工范例

·       从文件菜单中选取全部删除，在工具菜单中选取重设表格。

·       从文件 > 输入菜单中通过PowerMILL_data输入模型cowling.dgk。

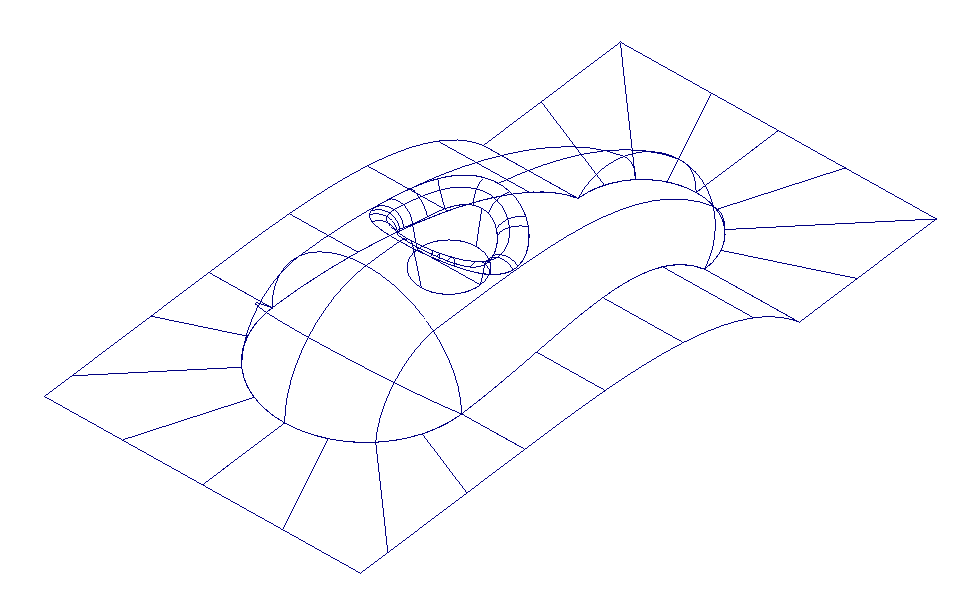

于是模型显示在屏幕上。我们可看到， 模型一部由平面和陡峭曲面混合而成， 因此它适合于使用三维偏置加工策略加工。

·       按模型限界计算毛坯。

·       重设快进高度和刀具开始点。

·       产生一名称为bn12直径为12的球头刀。

·       在精加工表格中选取三维偏置策略。

·       设置行距为 1 ，方向为顺铣。

·       点取应用。

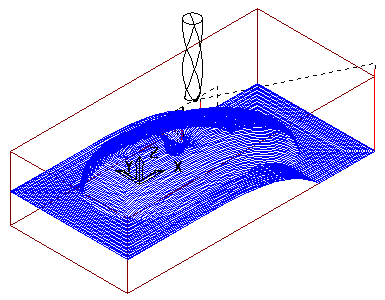

这样即产生刀具路径。动态模拟此刀具路径可见，其从模型的外部开始向内移动。每一条路径的末端都有一次提刀。

·       动态模拟此刀具路径。

·       点取螺旋选项，产生一新的刀具路径。

使用螺旋选项可减少Z轴上的提刀次数。
动态模拟此刀具路径。
