参考线加工
这种策略将用户定义的参考线投影到模型上作为刀具路径。此选项适合于划线、文字雕刻以及其它一些非标准加工。

在精加工表格中选取参考线策略。

参考线

使用此策略前必须已产生参考线且参考线保存在浏览器中。

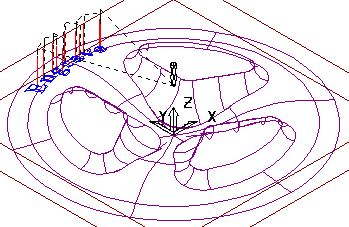

在下面范例中，参考线通过输入的dgk文件产生，该文件使用PowerSHAPE产生，它为文字'engraving'。

加工时投影参考线

点取此方框后（缺省设置），参考线将沿Z轴向下投影到模型上产生出刀具路径；如果此方框未被点取，则直接使用参考线产生出刀具路径。

参考线范例

·       从文件菜单中选取全部删除，删除当前项目，然后从工具菜单中选取重设表格。

·       通过文件 - 范例选取模型 swheel.dmt。

·       按模型尺寸计算毛坯，定义一直径为 2 的球头刀并将其命名为 bn2。

·       选取快进表格，点取按安全高度重设。

·       选取刀具开始点表格，点取按毛坯中心重设。

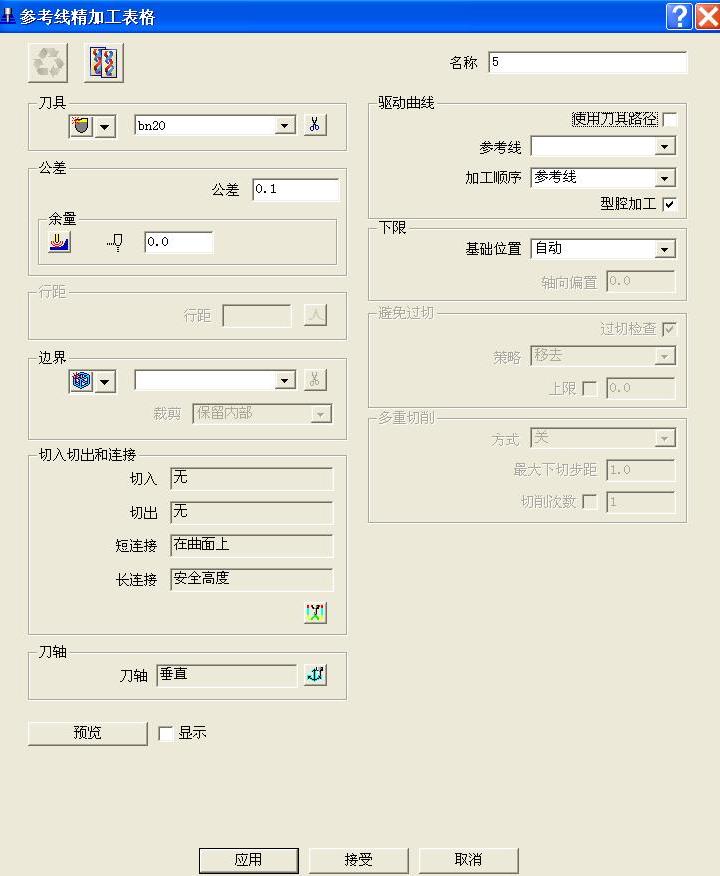

·       打开精加工表格，选取参考线策略。

·       输入公差 0.1 ，余量 -0.5 。

输入负余量，刀具将切入模型中。使用这种方法可进行雕刻加工或是加工电极。

使用参考线策略前首先需产生参考线。

右击浏览器中的参考线图标，然后选取工具栏。

从参考线菜单中选取工具栏选项后，屏幕上将出现一新的工具 栏。此工具栏包含有产生空参考线图标和装载不同类型实体到空参考线中的图标。

点取右手边的 X ，可将此工具栏从视窗中移去。

选取产生参考线图标

点取插入文件到激活参考线图标。

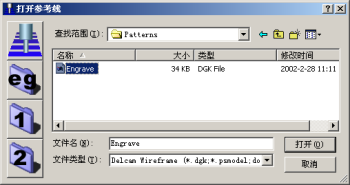

从PowerMILL_data的子目录Patterns下选取 Engrave.dgk。

文件被选取后即被装载进激活参考 线。

·       选取打开。

在精加工表格中选取参考线编号1 。 产生参考线后，即可从列表中选取所需的参考线。投影后的参考线将作为刀具路径。

·       选取应用。

不激活参考线可更清晰地显示雕刻 刀具路径。如果需要可将参考线用于其它模型中。

·       不激活此参考线。

·       动态模拟此刀具路径。
