powermill加工之放射加工

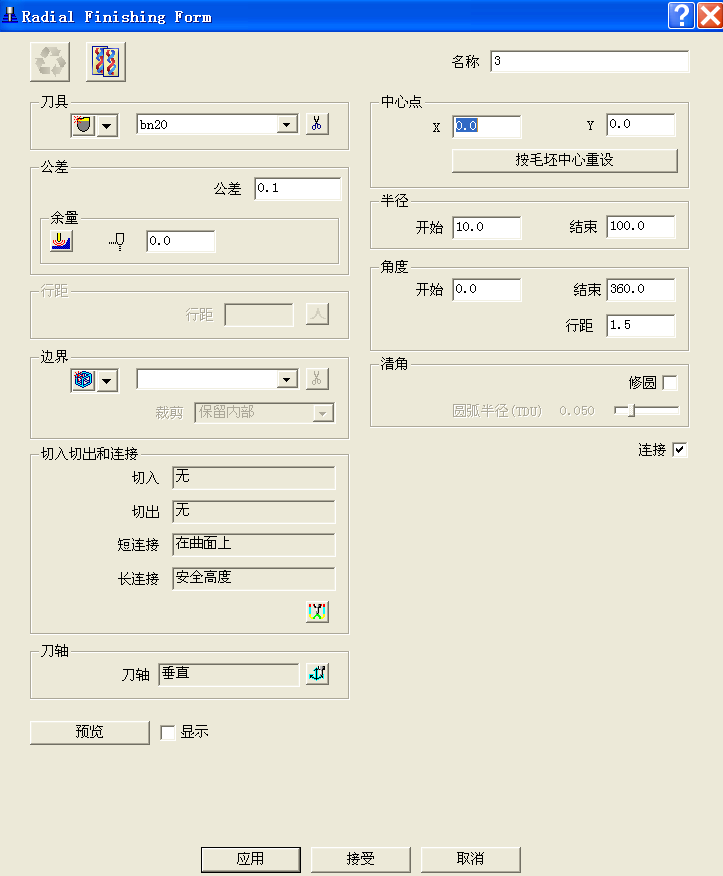

·       在精加工表格中选取放射策略。

所有用于设置此刀具路径的选项均被激活，没被激活的选项不能用于此刀具路径。

中心点

中心点用于定义放射图案的原点。缺省的放射线的中心为其零坐标位置，但也可根据需要重新定义。也可点取按毛坯中心重设按钮，将中心点定义在毛坯中心。

开始半径和结束半径

这些参数用来决定图案的尺寸和最初路径方向

开始角和结束角

这两个参数具有两个功能，一是决定加工路径位于整圆的哪一部分；另一个决定刀具是以顺时针方向移动还是以逆时针方向移动。角度按 X 轴正向逆时针方向测量 。

开始角 (120)> 结束角 (0) - 刀具以顺时针方向移动。

开始角 (0) < 结束角(120) - 刀具以逆时针方向移动

行距

行距是相邻路径间的夹角。要注意的是，距中心点愈远，路径间间隔愈大，精加工结果也即愈粗糙
连接
刀具路径可为单向的也可为双向的，它取决于连接旗标的设置状态，其图解如下
