powermil加工过程之三角形模型范例

当原材料为可由三维三角形模型定义的复杂形状如预铸毛坯时，应选取此选项。下面的 pattern-makers 范例将使用三角形模型毛坯。

·       全部删除，从PowerMILL_data中输入模型Door_Pattern.dgk。

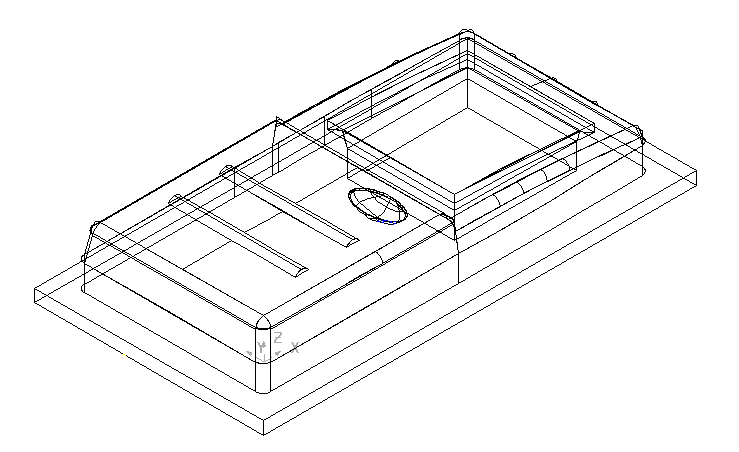

这是要加工的模型


打开毛坯表格，选取由三角形定义选项。

点取从文件装载毛坯图标
从PowerMILL_data中选取三角形文件Door_Pattern.dmt

我们可看到，毛坯由三角形化后的 模型形状来表示，它置于模型底板 之上。可使用常规的方法来对此毛 坯进行加工，从而得到所需的精加 工结果。

·       定义一刀尖圆角半径为5mm，直径为40mm的刀尖圆角端铣刀。

·       重设快进高度。

·       设置快进类型为掠过，其安全Z

高度和开始Z高度均为 1.0。

·       在开始点表格中点取按毛坯中心重设按钮。

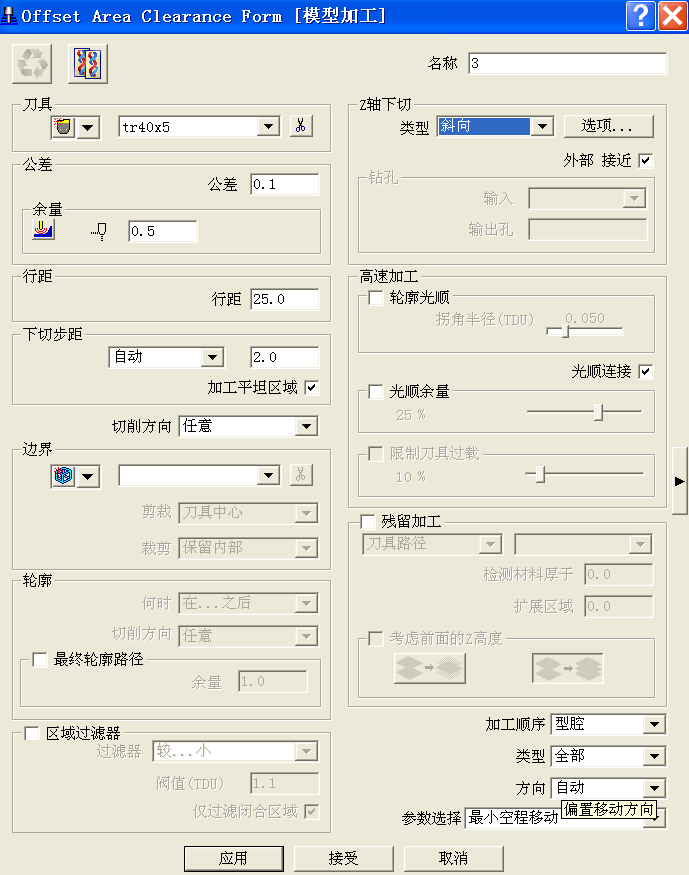

·       打开区域清除表格，参照下图在表格中输入数据。

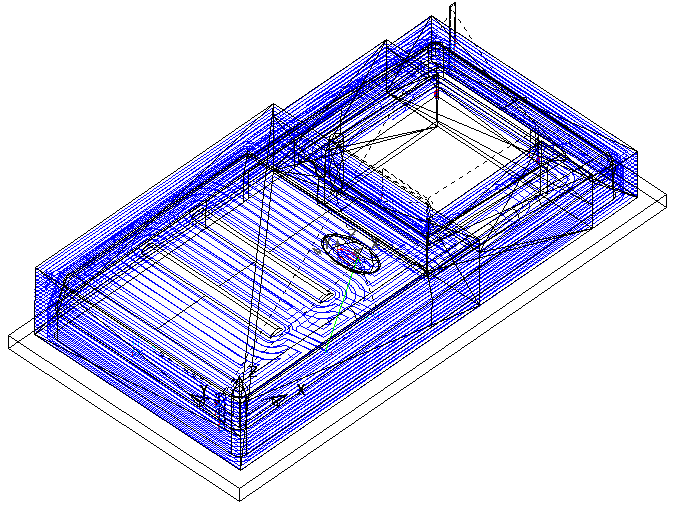

我们将产生一行距为25mm的偏置刀具路径。

·       由平面和下切步距15定义Z高度，

·       应用表格。

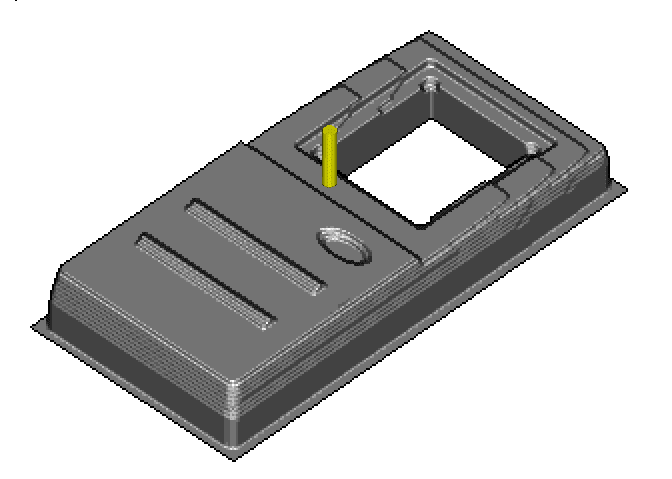

仿真刀具路径并在Viewmill中查看结果
保存。
