UG曲面教程之直纹曲面教程及实例

在UG绘图中，曲面上非常常见的，但是也是很多人头疼的，很多人都摸不着头脑。是的，看一看外面路上跑的汽车，我们手里面正上网拿在手里面的鼠标，还有很多很多的东西都是通过曲面造型完成的。下面就讲一讲直纹曲面。

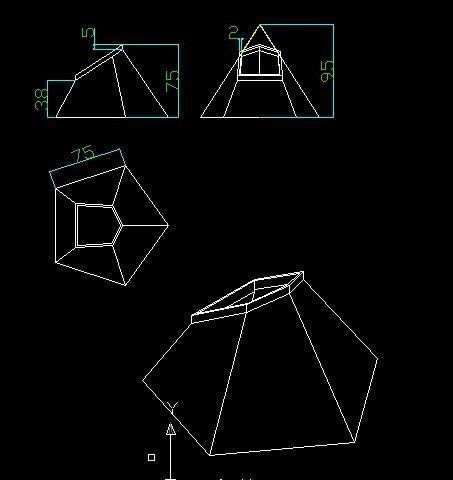

下面通过一个CAD图纸进行讲解。
当你不知道用直纹曲面绘制图形时，你拿着这个图肯定会去用很多拉伸，或者画曲线修剪什么的。但是通过这个之纹曲面，你就能够很快的绘制出这个图形。

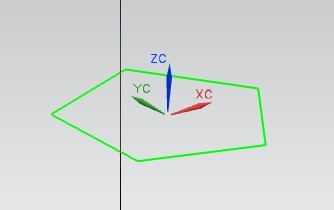

1，先用空间曲线绘制一个多边形（五边形），如图1
2，绘制一个点，如图2

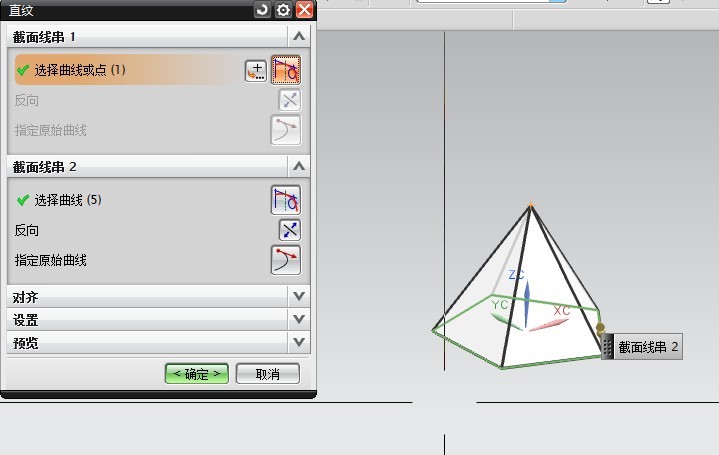

3，调出直纹命令，如图3
在此必须注意的是，顺序的选择，在选者截面线串的时候，第一截面线串可以是一个点或者一条直线，但是第二截面线串不能再是点了，所以顺序一定要选者正确。
4，进行拉伸求差，在草图中绘制如下所示草图，如图4，5

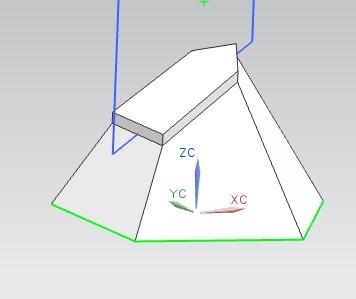

5，在进行拉伸。如图6

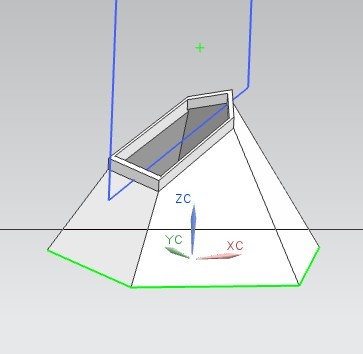

6，进行抽壳命令，如图7
7，最后把多余的曲线移动至图层256层。这个图就画好了。
