ug阵列教程之多边形命令案例

在上两节中分别讲解了UG阵列命令中的：线性、圆形。在本节中将讲解阵列中的多边形阵列。方法与前面所讲过的圆形阵列和线性阵列是大同小异。都是通过其选中原始目标，然后选择好旋转轴和旋转点，最后形成图形，区别在于，多边形阵列出来的图形与你选择的多边形的边数有关联。跨距为角度。注意的一点是，UG或者CAD中，顺时针为“—”逆时针为“+”。下面将通过一个简单的实例为其做出讲解：

1，  先画出一个球特征，然后将其多边形阵列

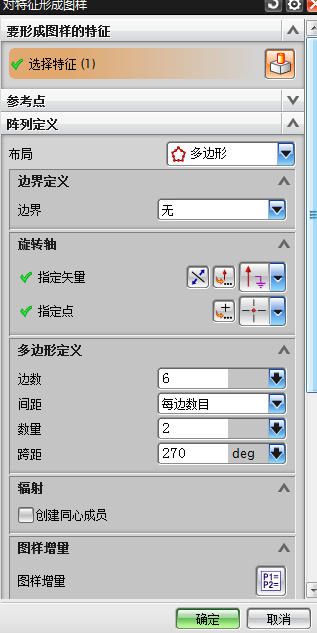

2，调出其命令对特征形成图样，选择“阵列定义”为多边形

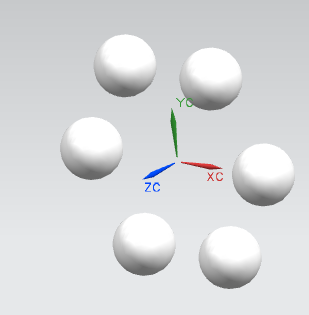

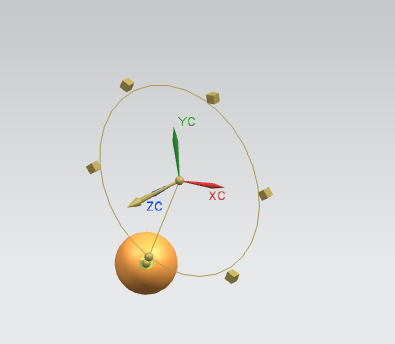

3，得出图形为

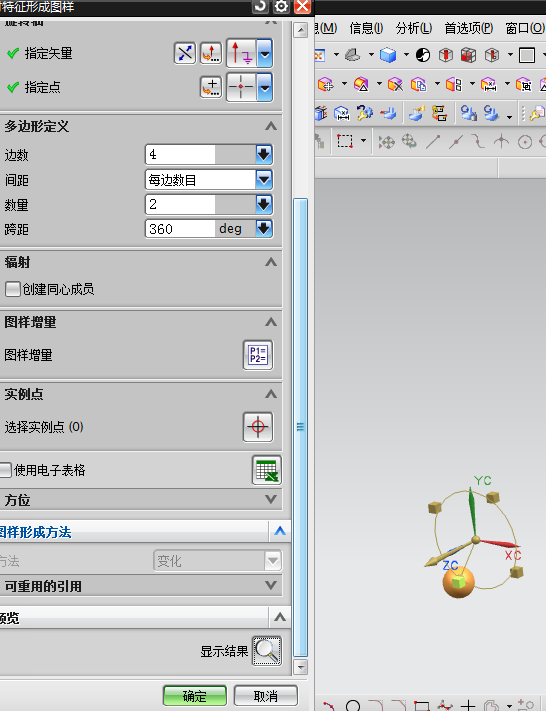

4，选择为4边

5得出图形为
