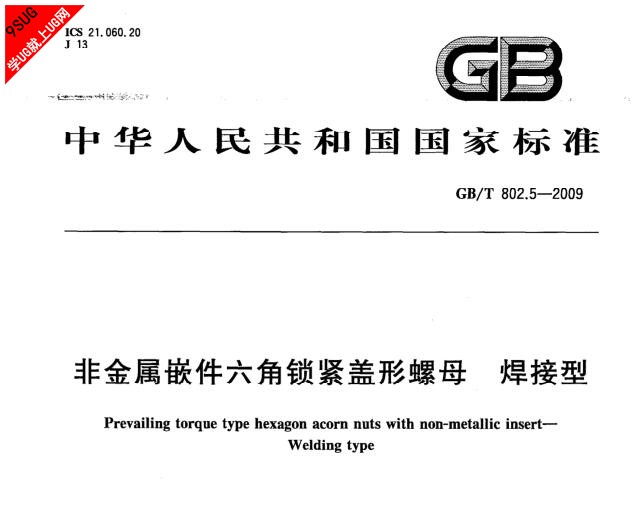

非金属嵌件六角锁紧盖形螺母焊接型GBT802.5-2009

学UG就上UG网：
GB/T802的本部分规定了螺纹规格为M4~M20、性能等级为5、6、8、10级、产品等级为A 和B级的焊接型非金属嵌件六角锁紧盖形螺母。A 级用于犇≤16mm;B级用于犇>16mm 的螺母。




本部分是国家标准盖形螺母系列标准之一。该系列包括:
a) GB/T802.1 组合式盖形螺母;
b) GB/T802.2 六角盖形螺母 焊接型;
c) GB/T802.3 六角法兰面盖形螺母 焊接型;
d) GB/T802.4 六角低球面盖形螺母 焊接型;
e) GB/T802.5 非金属嵌件六角锁紧盖形螺母 焊接型;
f) GB/T923 六角盖形螺母。
本部分是GB/T802的第5部分。
本部分修改采用DIN986:2000《非金属嵌件有效力矩型六角锁紧盖形螺母》(英文版),主要修改如下:
---在规范性引用文件中,用我国标准代替等同或修改采用的德国标准或国际标准(第2章);
---DIN986未规定螺母盖直径犱k 尺寸,本部分予以规定(见图1、表1);
---DIN986未规定螺母盖厚度δ 尺寸,___________本部分予以规定(见图1、表1);
---DIN986未规定包装技术要求,本部分予以规定(见表2);
---DIN986未规定简化标记,本部分按GB/T1237给出简化的标记示例(见5.2)。
本部分是GB/T802的第5部分。
本部分由中国机械工业联合会提出。
本部分由全国紧固件标准化技术委员会归口。
本部分负责起草单位:中机生产力促进中心、张家港市新艺五金有限公司。



下列文件中的条款通过GB/T802 的本部分的引用而成为本部分的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本部分,然而,鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本部分。
GB/T90.1 紧固件 验收检查(GB/T90.1-2002,ISO3269:2000,IDT)
GB/T90.2 紧固件 标志与包装
GB/T196 普通螺纹 基本尺寸(GB/T196-2003,ISO724:1993,ISOgeneralpurposemetricscrewthreads-Basicdimensions,MOD)
GB/T197 普通螺纹 公差(GB/T197-2003,ISO965?1:1998,ISO generalpurpose metricscrewthreads-Tolerances-Part1rinciplesbasicdata,MOD)
GB/T1237 紧固件标记方法(GB/T1237-2000,eqvISO8991:1986)
GB/T3098.2 紧固件机械性能 螺母 粗牙螺纹(GB/T3098.2-2000,idtISO898-2:1992)
GB/T3098.4 紧固件机械性能 螺母 细牙螺纹(GB/T3098.4-2000,idtISO898-6:1994)
GB/T3098.9 紧固件机械性能 有效力矩型钢六角锁紧螺母(GB/T3098.9-2002,idtISO2320:1997)
GB/T3103.1 紧固件公差 螺栓、螺钉和螺母(GB/T3103.1-2002,ISO4759-1:2000,IDT)
GB/T5267.1 紧固件 电镀层(GB/T5267.1-2002,ISO4042:1999,IDT)
GB/T5267.2 紧固件 非电解锌片涂层(GB/T5267.2-2002,ISO10683:2000,IDT)
GB/T5276 紧固件 螺栓、螺钉、螺柱及螺母 尺寸代号和标注(GB/T5276-1985,eqvISO225:1983)
GB/T5779.2 紧固件表面缺陷 螺母(GB/T5779.2-2000,idtISO6157?2:1995)
GB/T16938 紧固件 螺栓、螺钉、螺柱和螺母 通用技术条件(GB/T16938-2008,ISO8992:2005,IDT)
