CAD图形文件无效怎么办？解决CAD图形无效办法

近几天很多朋友给小编反映打开cad图纸打不开,提示图形文件无效，怎么办？

CAD图纸无效

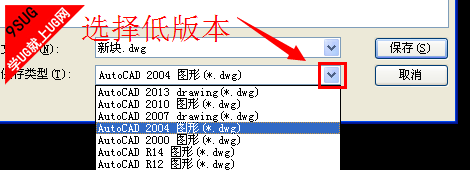

CAD图形文件无效是因为打开CAD图纸的版本低所致，解决方法是可以找高版本的CAD软件进行打开；或者让CAD图纸的绘制者在对图纸进行保存时，另存为低版本的DWG文件；

还可以在电脑上安装CAD图形转换器或CAD迷你看图软件，通过安装CAD图纸转换器，就不会出现CAD图纸打开无效提示啦！

以下是总结了常规情况下CAD图纸打开无效的原因：

在我们使用cad文件中有时候会出现cad图形文件无效打不开，cad图形文件无效打不开怎么办，cad图形文件无效打不开的原因一般有3种。

1、电脑突然断电可能导致正在使用中的cad文件打不开；

2、正在运行中的cad文件突然出错；

3、从别人哪里拷贝来的cad文件。

一：电脑意外断电导致cad图形文件无效打不开怎么办。

电脑突然断电可能会导致正在运行中的cad图形文件无效打不开，这个时候可能是因为文件后缀名的原因，单击“我的电脑”，单击菜单栏上面的“工具”，然后选择“文件夹选项”，点击“查看选项”，在下面的下拉表中找到“隐藏已知文件类型的扩展名”，把前面的对号勾去掉就可以了，点击下面的确定，退出后再打开cad文件就能打开了。

二：正在运行中的cad文件突然出错导致cad图形文件无效打不开怎么办。

有时候我们正在绘制cad图形的时候，电脑会突然提醒我们文件出错了，然后自动关闭，那么解决办法就是，从新打开一个新的空白的cad文件，在命令栏输入“Recover”（修复）命令，回车键确定命令，在弹出的窗口中选择错误的cad文件进行修复，如果在修复文件的过程中容易停止，直接按回车键继续就可以了。

三：从别人哪里拷贝来的cad文件导致cad图形文件无效打不开怎么办。

有时候我们从别人哪里考来的cad文件打开后会显示“图形文件无效”出现这种情况的主要原因是cad版本的问题，在cad中有很多版本，高版本的cad软件能打开低版本的cad文件，但是低版本的cad软件不能打开高版本的cad文件，这个时候我们可以让别人从新另存个低版本文件，或者下载一个高版本的文件就可以解决这个问题了。

如果上面的方法还不能解决你的问题，你可以把cad文件转化成PDF格式的文件进行查看cad文件了，但是不能进行编辑。就目前我遇到的cad文件打不开的情况到部分还是因为版本的不同。
