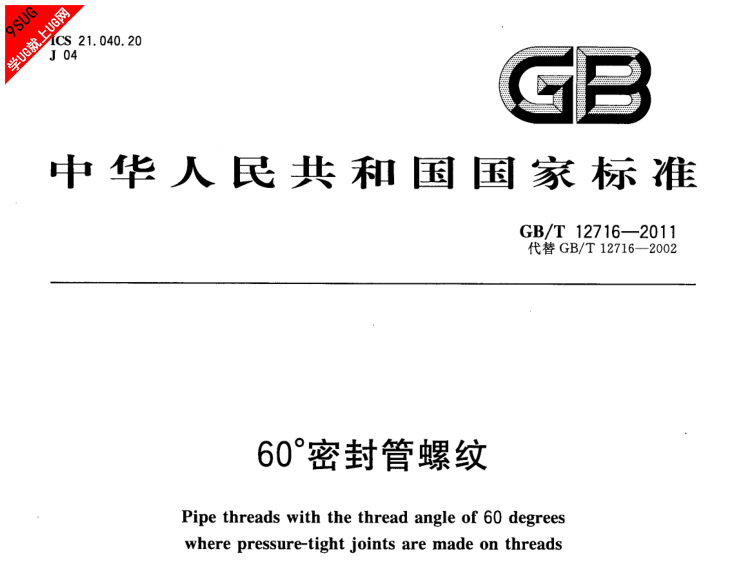

60°密封管螺纹GBT_12716-2011_就上UG网

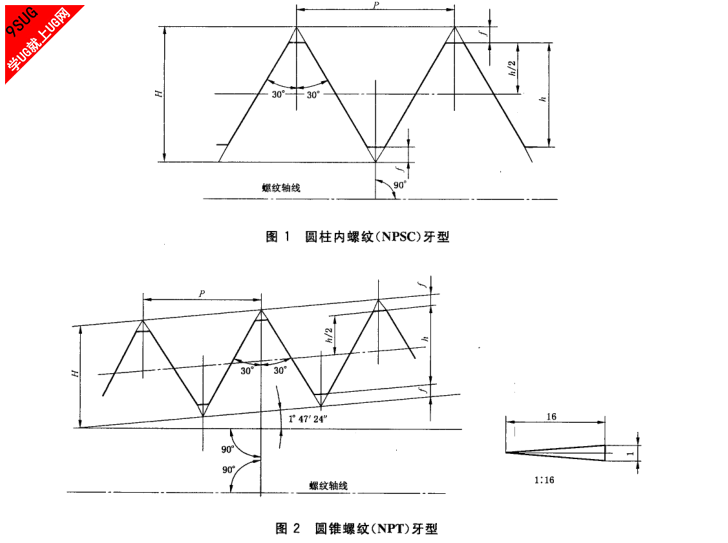

本标准规定了牙型角为60°、螺纹副本身具有密封性的管螺纹(NPT 和NPSC)的牙型、基本尺寸、公差、标记和量规。
本标准适用于管子、阀门、管接头、旋塞及其他管路附件的密封螺纹连接。

国标3

前言
本标准按照GB/T1.1—2009给出的规则起草。
本标准代替GB/T12716—2002《60°密封管螺纹》。本标准与GB/T12716—2002相比,主要技术变化为:
———调整部分螺纹牙顶高和牙底高公差数值(表1);
———调整部分螺纹基准距离和装配余量数值(表2);
———调整部分圆柱内螺纹的最大中径尺寸(表4);
———增加螺纹检验章节(第11章)和螺纹量规(附录A);
———新标准删除了旧标准的附录A(管螺纹的英寸尺寸表)。
本标准采用重新起草法修改采用美国标准ASMEB1.20.2M:2006《一般用途管螺纹》。我国标准与美国标准相比主要有如下不同:
———螺纹尺寸代号:美国使用Dx、Ex、Kx、p、D 和d 分别表示螺纹的大径、中径、小径和螺距、管子的外径和内径;而我国和ISO 则使用D、D2、D1、d、d2、d1 和P 分别表示内螺纹的大径、中径和
小径、外螺纹的大径、中径和小径、螺纹螺距。为避免与我国和ISO 已有的螺纹代号体系发生冲突,本标准没有采用与我国发生冲突的那部分美国尺寸代号。
———在螺纹标记中,美国标准是先给出螺纹的尺寸代号,后给出螺纹的特征代号;而我国螺纹标准体系则先标出螺纹的特征代号,后标出螺纹的尺寸代号。另外,为简化螺纹标记,我国标准允许省略螺纹标记中的螺纹牙数项。
———规范性引用文件中引用了GB/T14791《螺纹术语》。
本标准由全国螺纹标准化技术委员会(SAC/TC108)提出。
本标准由全国螺纹标准化技术委员会(SAC/TC108)、全国量具量仪标准化技术委员会(SAC/TC132)归口。
本标准负责起草单位:浙江省计量科学研究院、中机生产力促进中心。
本标准参加起草单位:上海市紧固件和焊接材料技术研究所、江苏竹箦阀业有限公司。
本标准主要起草人:何虹、茅振华、李晓滨、薛俊义、张建生。
本标准所代替标准的历次版本发布情况为:
———GB/T12716—1991、GB/T12716—2002。

国标4

引用标准
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
