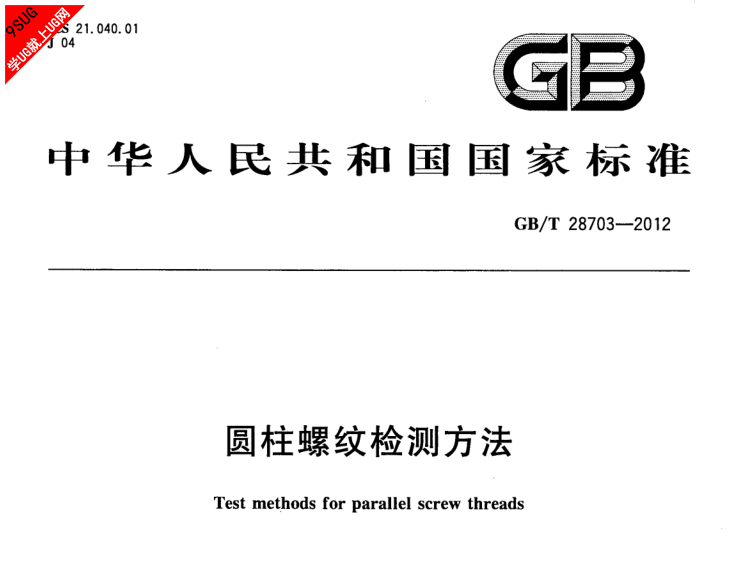

圆柱螺纹检测方法GBT 28703-2012_就上UG网

此标准规定了圆柱螺纹参数(螺距、导程、牙侧角、大径、中径、小径、中径圆柱圆度、中径圆柱锥度、牙底圆弧半径、顶径相对中径跳动)的检测方法。
此标准适用于圆柱螺纹参数的检测。

国标3

前言 Ⅲ
1 范围 1
2 规范性引用文件 1
3 术语和定义、代号 1
4 检测条件 1
4.1 标准参考条件 1
4.2 测量温度条件 1
4.3 检测器具条件 2
5 检测方法 3
6 螺纹单参数测量 4
6.1 外螺纹单参数测量 4
6.1.1 中径 4
6.1.1.1 概述 4
6.1.1.2 量球法 5
6.1.1.3 三针法 9
6.1.1.4 轴切法 13
6.1.1.5 外径千分尺法 16
6.1.1.6 螺纹千分尺法 18
6.1.2 牙侧角 18
6.1.2.1 概述 18
6.1.2.2 影像法 18
6.1.2.3 衍射干涉法 20
6.1.3 螺距(导程) 20
6.1.3.1 概述 20
6.1.3.2 测长仪法 20
6.1.3.3 影像法 23
6.1.4 大径 23
6.1.5 小径 23
6.1.6 中径圆柱的圆度和锥度 23
6.1.7 大径相对中径跳动 23
6.1.8 牙底圆弧半径 24
6.2 内螺纹单参数测量 24
6.2.1 中径 24
6.2.1.1 概述 24
6.2.1.2 量球法 24
6.2.2 牙侧角 26
6.2.3 螺距(导程) 26
6.2.4 中径圆柱的圆度和锥度 26
6.2.5 小径 27
6.2.6 小径相对中径跳动 27
6.3 测量结果报告 27
7 螺纹检验 27
8 合格判定 28

国标4

附录A (资料性附录) 螺纹多参数测量 29
附录B(资料性附录) 螺纹指示量规 30
附录C (资料性附录) 用于中径测量的量针(球)直径选择 31
附录D (资料性附录) 三针法中径测量的测力选择 47
附录E (资料性附录) 测量不确定度评估实例 48
参考文献 55
