UGNX8.0教程－阵列曲面教程，使用阵列面命令可按不同的阵列布局创建面的阵列，并定义阵列边界、参考点、方位和旋转。

阵列面命令不同于阵列特征命令，具体表现在以下几个方面：

• 您可以选择一组要复制的面，而不是一组特征。
• 结果是单个特征，而不是特征的实例化副本，因此，可加快特征的创建和编辑速度。



阵列面在处理不含可形成阵列的特征的已导入实体模型时特别有用。

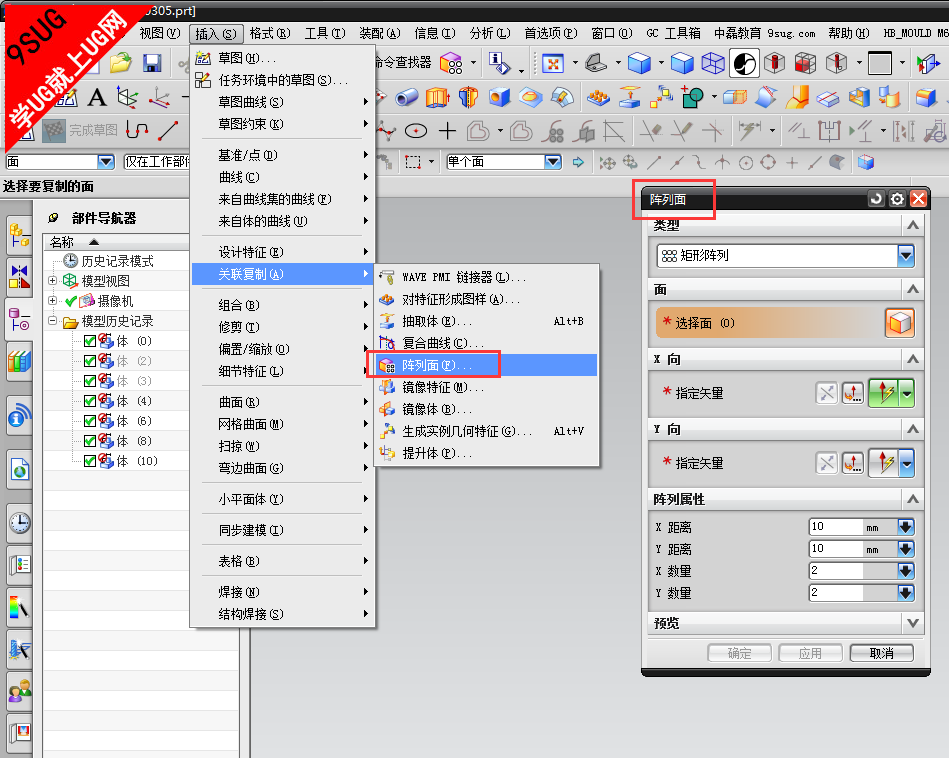

UG阵列面

可以使用多种阵列布局来创建面的阵列。

线性	多边形	沿	参考
圆形	螺旋式	常规	螺旋线

如果无法播放，请点击此处在新窗口打开

可以使用面的阵列来填充指定的边界。

对于线性布局，可以指定在一个或两个方向对称的阵列。还可以指定多个列或行交错排列。

对于圆形或多边形布局，可以选择辐射状阵列。

通过使用表达式指定阵列参数，可以定义阵列增量。

可以将阵列参数值导出至电子表格并按位置进行编辑，编辑结果将传回到您的阵列定义。

可以显式选择各个实例点，以进行删除，或将实例旋转到不同的位置。

阵列特征	选定实例
删除 一次可删除多个阵列实例。	旋转 以上所示的每次移动都是单独的旋转操作。

可以控制阵列的方向。

与输入相同

遵循阵列（圆形）
