UGNX10.0编程教程－从库中调用刀具；此示例描述如何从本机 ASCII 库中调用麻花钻。用于其他刀具的程序遵循相同的步长模式。调用设备的程序极其相似。

UG10编程

• 选择主页选项卡→插入组→创建刀具 。
• 在创建刀具对话框的库组中，单击从库中调用刀具 。

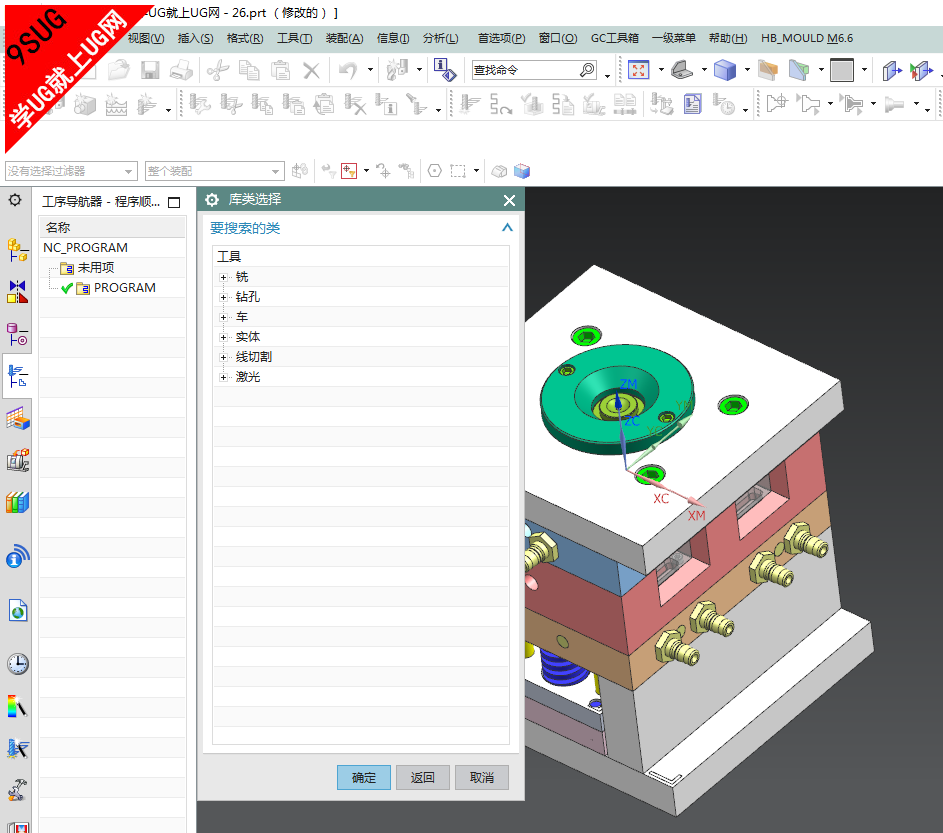

• 在库类选择对话框中，展开一个节点，并选择要查找的刀具子类型。
  例如，展开钻孔节点，并选择麻花钻。
• 单击确定。
• （可选）在搜索准则对话框的搜索参数组中，输入数据以过滤搜索。
  例如，如果库单位列表设置为毫米，则在直径框中键入 8。如果库单位列表设置为英寸，则在直径框中，键入 0.75。
  可以输入确切值或使用 <、>、<= 或 >= 输入单个值范围。如果在直径框中输入 >=6，则搜索范围将缩小为直径大于或等于 6 的刀具。
• 在操作组中，单击计算匹配数 .
  匹配数会在计算匹配数标签后面的括号内显示。
  可以单击列出结果 ，以预览将在搜索结果对话框中显示的刀具。


  如果结果太多或没有结果，请再次优化搜索准则和匹配项计数，直至准备继续。
• 单击确定。
• 在搜索结果对话框中，从匹配项列表中，选择所需的刀具。
  可以单击显示以查看选定刀具的预览。直到再次单击显示或离开对话框时，显示才会更改。可以选择预览复选框，以自动查看所选的各个刀具的显示。
  如果已定义，还会显示选定刀具的刀具夹持器。

  部件、毛坯和固定件几何体将被隐藏，以清楚地显示示例钻孔预览。
• 选择一个刀具后，单击确定。
  该刀具将添加至您的部件，并显示在工序导航器的机床视图中。



创建刀具对话框将保持打开状态。可以继续添加或调用刀具，或单击取消，以关闭对话框而不创建其他刀具。
